一、产品特点

• DC7-30V宽压供电；
• RS485通讯隔离；
• 通讯接口支持RS232、RS485；
• 支持标准modbus协议，同时支持RTU格式；
• 可以设置0-255个设备地址，通过软件设置。

二、产品功能

• 8路K型热电偶采集通道，24位AD；
• 8路12位分辨率模拟量电压输入；
• 支持波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）。

三、产品选型

四、主要参数

五、接口说明

六、通讯接线说明

1、RS232接线图

2、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、输入输出接线

1、热电偶传感器接线

K型热电偶接线方式

2、模拟量接线示意图

下图中的电源部分为传感器供电，IN1-IN6接传感器信号正，COM为传感器信号负，

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

二线制：

三线制：

四线制：

八、测试软件说明

1、DAM调试软件

1.1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

1.2、软件界面

软件功能：

• 继电器状态查询
• 继电器独立控制
• 模拟量读取
• 开关量状态查询
• 调试信息查询
• 工作模式的更改
• 偏移地址的设定
• 继电器整体控制

1.3、通讯测试

1. 选择设备当前串口号，打开串口；
2. 选择对应的产品型号；
3. 设备地址修改为254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

1.4、模拟量数据说明

DAM调试软件查询速率为3s，接入输入信号后，可通过点击读取光耦或读取模拟量来立刻查看输入状态及数据。

软件中的AI数据与实际输入值之间的关系：

返回值=实际值*0.001

1.5、温度数据说明

软件中的温度数据与实际输入值之间的关系：

返回值=实际值*0.01

2、采集模块调试软件

2.1、软件功能

• 监测温度
• 显示温度曲线
• 温度线损补偿
• 修改波特率和设备地址

2.2、波特率和设备地址更改方法

打开采集配置软件，选择串口设定菜单，在通讯参数中点击关闭串口，选择相应的串口号和波特率（默认9600），超时时间和最小间隔都改成50ms。基本参数中设备型号选择PT08。点击打开串口 ，点击 读取 按钮，在下边信息栏中显示读取成功，则表示联机成功，（若显示通信失败，请确定串口接线，串口号，波特率和地址是否正确）。

确定通信成功后，在基本参数中选择正确的波特率和需要配置的设备地址，点击写入，若是下边信息栏种显示写入成功，则说明操作成功，可以点击读取，确定操作结果。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。（范围0~31）

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

修改设备地址如果小于31，即用拨码开关。如果大于31，需要修改设备基地址。

如：设置设备地址为100，拨码开关地址拨为0，设备基地址应该写入100。

2.3、PT100线阻修正

线损补偿菜单下可补偿传感器温度。线损值与温度对应关系： 380毫欧 = 1℃

如：现在实际温度是20度，第一路显示温度是20.1度，说温度高了0.1度，对应PT100电阻是38毫欧，在线损值输入框填入3.8，点击第一路后边的

。写入成功后会在前边显示写入结果，就完成了第一路的修正；

反之实际温度是20.1度，第一路显示温度是20度，说温度低了0.1度，对应PT100电阻是38毫欧，在线损值输入框填入-3.8，点击第一路后边的

。写入成功后会在前边显示写入结果，就完成了第一路的修正。以此类推，可以修正其他通道。

3、聚英组态软件

聚英组态软件可监控菜单下可以实时监控每路的温度及变化曲线，并可导出历史数据和历史曲线记录。

若要控制多个设备，可以用我们公司提供的“聚英组态软件”，详见【聚英组态软件说明.pdf】。

软件下载地址：

http://www.juyingele.com.cn/zlxz/danziliao/980.html

主界面

设备曲线记录

九、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=拨码开关地址+偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“读取地址”即可读到设备的当前地址。

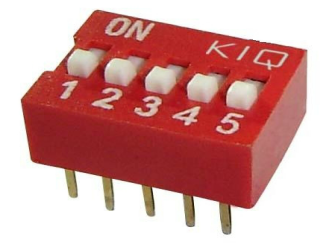

1.3、拨码开关地址

1. 五个拨码全都拨到“ON”位置时，为地址“31”；
2. 五个拨码全都拨到“OFF”位置时，为地址“0”；
3. 最左边1为二进制最低位。
4. 地址表：

1.4、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文参考:

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为模拟输入寄存器和光耦输入寄存器，主要支持以下指令码：2、4

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

②：波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量AD字

发送码：FE 04 00 20 00 08 E4 09

模拟返回信息：

返回码：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
