一.产品简介

1.1.产品概述

JY-lora 阀门控制器是基于 Lora 扩频技术进行无线通讯的阀门控制器。和聚英网关产 品组网通讯。可用于普通功耗场合、低功耗场合。采用Lora 无线技术，实现了滴灌节点和 Lora 网关之间的互联。采用4G 或以太网技术，实现 Lora 网关接入远端云服务器，从而最 终实现了滴灌的远程控制、监控。

1.2.系统架构

1.3.产品功能

节点支持 1 路电机的正反转;

节点支持 1 路开关量的检测反馈;

节点支持 1 路模拟量的检测反馈;

节点支持 1 路 Lora 通讯;

节点支持电池电压检测;

节点支持远程无线配置、控制;

节点支持空中无线唤醒功能;

支持定时唤醒、空中唤醒工作模式。

支持与外部 MCU 进行 IO 相互唤醒

支持通过按键复位模块参数

1.4.产品性能

节点待机功耗 16uA;

节点发射功耗 120mA;

节点在启动空中唤醒模式后，2 秒唤醒一次，平均待机功耗：35~40 uA;

在单节电池 19AH，一共 200 个节点，平均每个节点每天循环开关通讯4 次，每个 节点每 5 分钟上传一次数据，理论可支持 6 年。

功耗说明：

平均功耗为：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的电池有效率，理论工作时长： (19Ah*70%) /221uA = 60000 小时 = 2500 天=6.8 年

1.5.产品选型

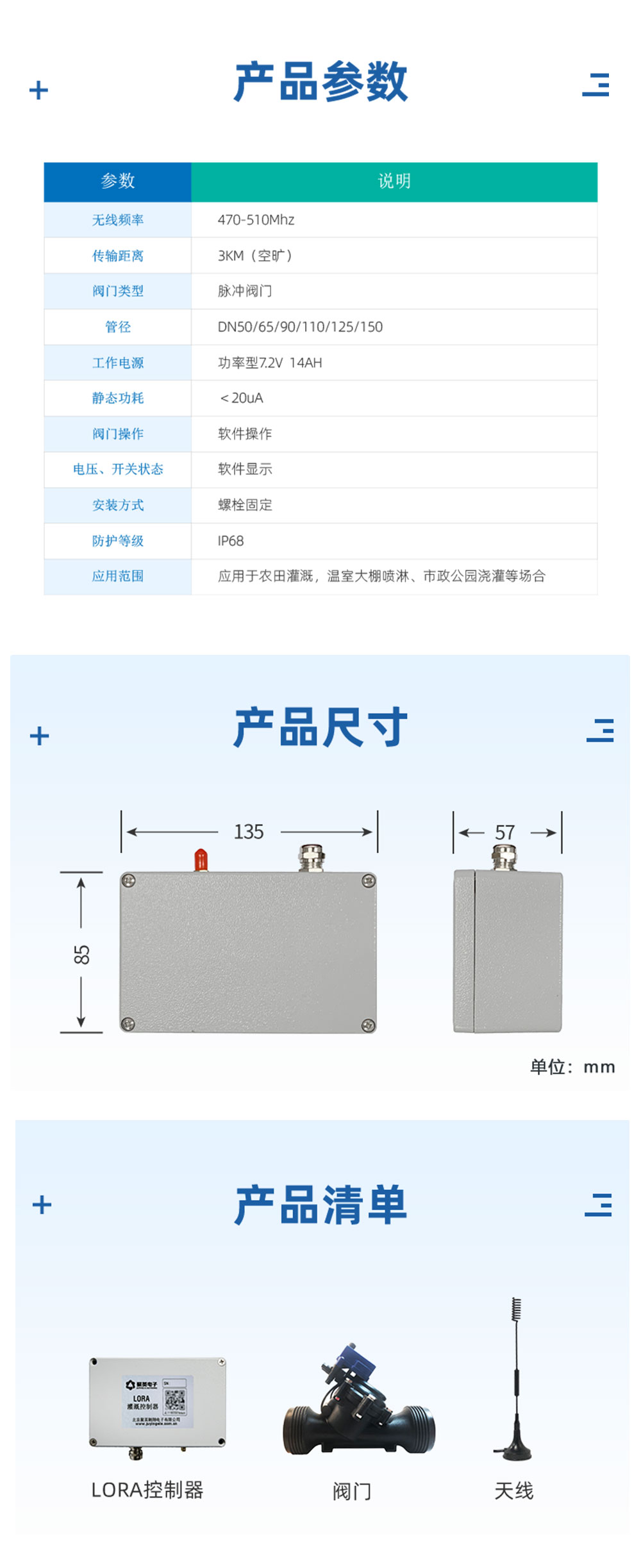

二.主要参数

三.接口定义

3.1. 引脚定义

3.1.1.天线选型

若客户自选天线，可参考以下参数：

客户可将整机产品提供给天线厂家根据所选用频段做匹配调试，以达到最优效果。

3.1.2.天线安装

1、 尽量远离大面积的金属平面及地面

2、 天线尽量保证可对视状态;

3、 尽量减少天线之间的障碍物;

4、 尽量缩短天线与模块之间的馈线长度。

天线不同安装方式效果如图所示说明。

天线安装

四.参数配置

4.1.配置连接

设备插上电池，接上天线。

4.2.配置方式

通过网关进行 Lora 节点的配置，是常见的配置方式。配置软件链接网关可通过以太网、 串口方式进行链接。

选择串口或者网口连接网关。

1 通过【搜索设备】，可搜索所有节点设备。

低功耗产品搜索速度比较慢，请耐心等待。

2 选择列表中的设备，进行【读取远端配置】【设定远端配置】【读取远端信号】操 作。

4.3.Lora 子机与网关联机配置

如子机与网关通讯不上，需进行联机配置。

网关先读取本机参数，然后点击进入联机模式，网关指示灯快闪 10 次。

Lora 子机长按 3 秒指示灯常亮，再点按 1 下，状态指示灯频闪3 次，进入自动联机配置。 主机、子机在联机配对成功之后，状态指示灯频闪 6 次退出。

4.4.Lora 子机恢复出厂设置

长按按键 6 秒以上，指示灯闪烁 3 次。模块恢复出厂设置。

出厂设置： 扩频因子10 ，带宽125kHz ，区域号0 ，密钥12345678

4.5.Lora 基本参数说明

Lora 基本参数主要包含：扩频因子、带宽、密钥。

通过更改 Lora 基本参数，可影响到Lora 的接收灵敏度、通讯实际带宽等性能。

4.5.1.扩频因子

每个扩频因子成正交分布，因而多个传输信号可以占用同一信道而不互相干扰，并且与 现有 FSK 的系统共存。一般不用配置。如配置咨询技术。

4.5.2.带宽

信道带宽(BW)是限定允许通过该信道的信号下限频率和上限频率，可以理解为一个频 率通带。比如一个信道允许的通带为 1.5kHz 至 15kHz，则其带宽为 13.5kHz。一般不用配置。 如配置咨询技术。

4.5.3.信道

用于选择不同的无线通讯基频率进行通讯。

4.6.工作模式基本参数

4.6.1. 区域号

每个模块可以配置成不同的区域号，同一个区域号可以实现通信，不同区域不能通信。 距离相邻的网关之间区域号需要不同。

4.6.2.设备地址

模块通信的设备地址，一般用拨码开关设置

4.6.3.密钥

启用加密时的 16 位秘钥。秘钥不可读。一般不用配置。如配置咨询技术。

4.6.4.工作模式

①、Lora 电子阀主要状态包含：

标准子机、低功耗子机，默认是低功耗子机。

②、Lora 在运行过程当中，功耗分为：

静态接收功耗：16mA;发送状态功耗：120mA;休眠状态功耗：16uA。

五.模块应用

5.1.远程控制

聚英云平台为我公司开发的一款网络平台，支持Android、IOS、Web 三种方式应用， 极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

5.1.1.软件下载

1 、WEB 平台

PC 电脑上的平台通过网页端进入，网址如下(复制到浏览器地址内打开)：http://www.jydtu.com/

5.2.2 、手机版软件

Android 版：

http://www.juyingele.com.cn/software/clp/jyemsAndroid.apk

或使用手机浏览器扫描以下二维码直接下载安装。

IOS 版：

手机扫一扫下载安装

5.2.1.平台操作说明

打开软件后，主界面如下：

首次登录不能使用QQ 或微信。

需要先注册账号，登录注册账号后绑定 QQ 或微信。 登录使用注册的用户名作为账号，而不是手机号。

添加网关

通过主页【扫一扫】，扫描 Lora 网关上的二维码。

网关配置与操作

功能说明

1 【控制输出配置】修改阀门的名称、图标。

2 【开关量输入配置】修改阀门的报警信息配置。

六.常见问题解决

6.1.设备连接问题

6.1.1.设备进入低功耗无法配置

1 、设备由于进入进入低功耗，无法进入低功耗。可重新上电，开机 10 秒内不休眠。 建议保存当前网关配置，然后手动复位网关和节点，然后进行远程配置。

2 、低功耗配置

网关配置和节点当前配置需要一样，才可相互通讯，进行配置。如忘记配置，建议复位 参数

3 、子机和网关都进入自动联机模式，配置完成后再搜索设备。

4 、长按按键 6 秒以上恢复出厂设置。网关也恢复默认配置。再次搜索设备。

网关配置软件下载地址

https://www.juyingele.com.cn/software/software/LoraD2DConfig.zip
