宽压供电单独供电;
通讯便捷;
通讯方式支持RS232、RS485、RS422数据传输;
485全隔离;
RS232-485/422通讯转换;
波特率支持2400,4800,9600,19200,38400，115200。

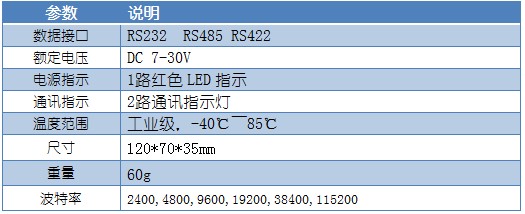

参数 | 说明 |
数据接口 | RS232 RS485 RS422 |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示 |
通讯指示 | 2路通讯指示灯 |
温度范围 | 工业级，-40℃～85℃ |
尺寸 | 120*70*35mm |
重量 | 60g |
波特率 | 2400,4800,9600,19200,38400,115200 |

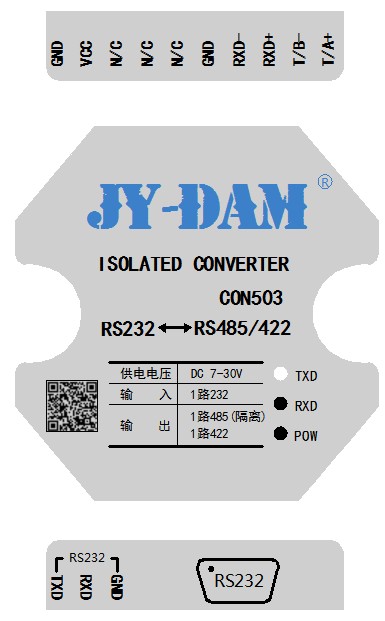

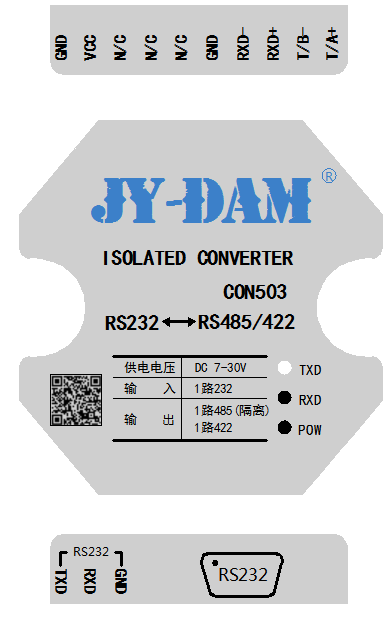

引脚说明：
管脚 | 定义 | 含义 |
1 | GND | GND |
2 | VCC | 供电7~30V DC |
3 | N/C | 空 |
4 | N/C | 空 |
5 | N/C | 空 |
6 | GND | GND |
7 | RXD- | 422接收- |
8 | RXD+ | 422接收+ |
9 | T/B- | 422发送- 或者485B- |
10 | T/A+ | 422发送+ 或者485A+ |
11 | DB9 | 232接口 |
12 | RS232 | 232接口端子 |
RS232接线方式：直接接上DB9的口
RS485接线方式：接上A+、B-

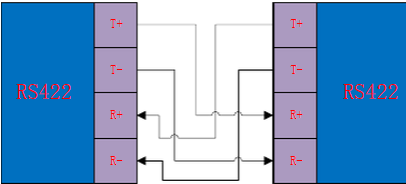

RS422接线方式：
电源供电：接7-30V DC外接电源

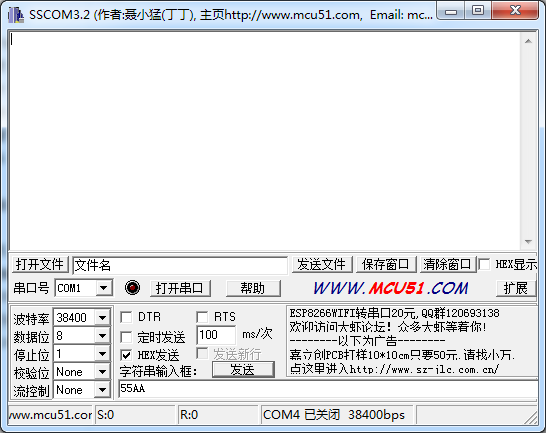

各种串口调试助手均可使用。
输入接口：UART电平信号
输出接口：485码
安装方式：即插即用
型号：RS232
输入接口：RS232
输出接口：RS485
型号：USCN601
输入接口：RS232/RS485/RS422/TTL/...
输出接口：RS232/RS485/RS422/TTL/...
型号：JY-CON503
输入接口：RS232
输出接口：RS485/RS422
型号：CON-485
输入接口：RS232
输出接口：RS485
