AC0303-100A 工业级电参数采集模块

隔离防雷防浪涌 | 高精度±0.2% | 多种通讯方式可选 | 多种电参数可测

工业级电压电流采集，高精度士0.2%，隔离防雷防浪涌，电压/电流/有功功率/视在功率/功率因数等多种电参数可测，Modbus Rtu协议，RS485/网口/WiFi/GPRS/LORA多种通讯方式，可选设备可连接聚英云平台

联网方式：RS485/网口/WIFI/4G 功能说明：三相3路版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品特点

DC7-30V宽压供电；AC220V；AC380V
电源接口采用防反接、自恢复保险、瞬态抑制二极管多重保护
通讯接口支持2路RS485，其中一路带光电隔离；
同时支持多种协议，Modbus RTU/TCP/ASCLL协议；
通信波特率：2400,4800,9600,19200,38400,115200（可以通过软件修改，默认9600）；
3路交流电压采集；3路交流电流采集（需配电流互感器）。
有功功率，无功功率，视在功率，功率因数累积电量，频率等电参数输出。

二、产品功能

3路交流电压采集；
3路交流电流采集；
用电量统计；
功率因数计算；
有功功率、无功功率、视在功率显示：
支持波特率：2400,4800,9600,19200,38400,115200（可以通过软件修改，默认9600）；

版本说明

型号	modbus	RS485	交流电压	交流电流
DAMAC0303-485	●	●	3	3
DAMAC0606-485	●	●	6	6

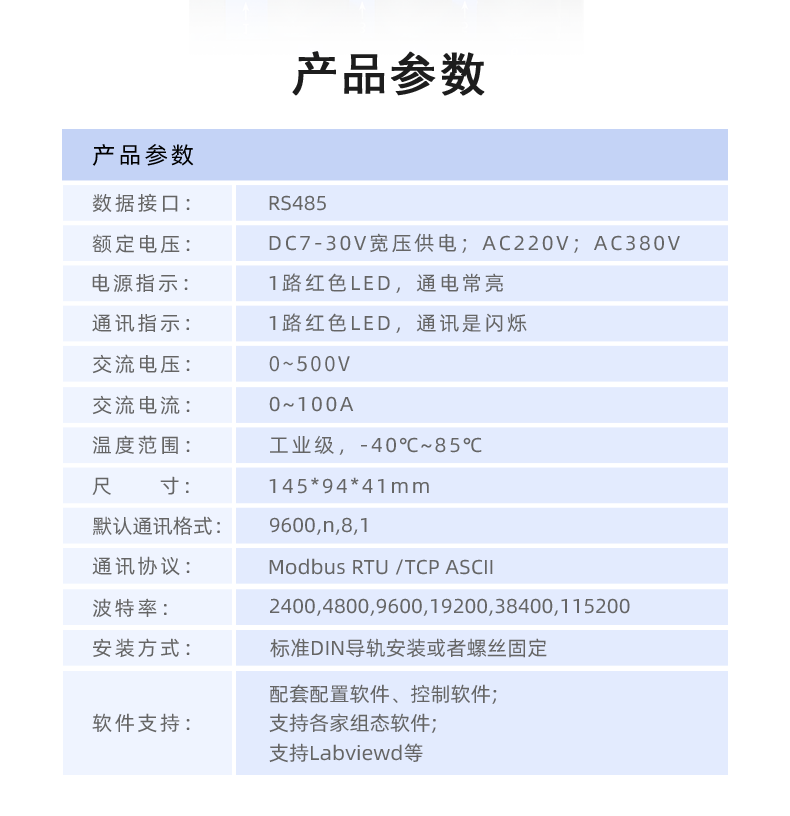

主要参数

参数	说明
数据接口	RS485
额定电压	DC7-30V宽压供电；AC220V；AC380V
电源指示	1路红色LED指示，通电常亮
通讯指示	1路红色LED，通讯时闪烁
信号输入指示	红色LED指示，输入常亮
交流电压	0~500V
交流电流	0~10A；0~30A；0~100A
采集精度	±0.5%
温度范围	工业级，-40℃～85℃
尺寸	1459441mm
重量	150g
默认通讯格式	9600,n,8,1
通讯协议	Modbus RTU/TCP/ASCLL
波特率	2400,4800,9600,19200,38400，115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等
安装方式	标准DIN导轨安装或者螺丝固定

五、接口说明

图片上分别为外接互感器和板载互感器两种

1、引脚说明

功能	序号	引脚	说明
供电DC 7-30V	1	VIN	电源正极
供电DC 7-30V	2	GND	电源负极
通讯接口	3	A+	485 A+接线引脚
	4	B-	485 B-接线引脚
	5	A+	隔离485 A+接线引脚
	6	B-	隔离485 B-接线引脚
	7	PB	隔离485屏蔽线
外部互感器接线口	8	互感器1	第1路互感器输入，不分线序
	9	互感器1	第1路互感器输入，不分线序
	12	互感器2	第2路互感器输入，不分线序
	13	互感器2	第2路互感器输入，不分线序
	16	互感器3	第3路互感器输入，不分线序
	17	互感器3	第3路互感器输入，不分线序
交流电压采集接线口	31	电压1	VL1火线或相线，VN1为零线
	30	电压1	VL1火线或相线，VN1为零线
	29	电压2	VL2火线或相线，VN2为零线
	28	电压2	VL2火线或相线，VN2为零线
	27	电压3	VL3火线或相线，VN3为零线
	26	电压3	VL3火线或相线，VN3为零线
	交流采集1	交流采集1	需按照交流方向串入互感器中
	交流采集2	交流采集2	需按照交流方向串入互感器中
	交流采集3	交流采集3	需按照交流方向串入互感器中

2、电压接线示意图

六、通讯接线说明

1、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

USB转485接线

七、测试软件说明

软件界面

JYDAM调试软件：

工具栏	说明
通讯设置	串口/网络通讯方式选择；端口号/TCP地址选择；设置AI/DI/DO读取刷新时间。
DO控制	操作DO通道；选择DO模式；设置动作时间。
DI输入	查看DI输入状态；读取DI状态生成查询指令；设置DI/DO通道名称。
模拟量输入	显示4-20ma/0-10v/0-5v实时数据/曲线；显示PT100/K型热电偶/DS18B20温度数据/曲线；显示实时采集时间；设置AI/温度通道名称；设置AI通道量程转换及显示单位；手动导出excel表格数据；手动保存数据曲线。
模拟量输出	设置AO输出；生成AO多通道输出指令。
配置参数	显示当前设备AI/DI/DO通道数量信息；设置波特率；设置偏移地址；设置工作模式；设置AI/DI/DO自动回传；设置DO掉电记忆。
指令区域	生成AI/DI/DO/AO/参数设置等指令。
调试区域	用户自定义发送指令测试。

通讯测试

选择设备当前串口号（IP地址填写IP）；
选择默认波特率9600；
打开端口：
右侧有接收指令，可控制继电器即通讯成功。

模拟量数据输入说明

选择模拟量输入；
下方可以直接查看数据大小和实时曲线。

默认通道参数
AI1	实际电压1	AI9	功率因数3
AI2	实际电压2	AI10	有功功率1
AI3	实际电压3	AI11	有功功率2
AI4	实际电流1	AI12	有功功率3
AI5	实际电流2	AI13	累计电量1
AI6	实际电流3	AI14	累计电量2
AI7	功率因数1	AI15	累计电量3
AI8	功率因数2	AI16	频率1

八、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

九、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

线圈寄存器地址表：

寄存器名称		数据类型	寄存器地址	说明
模拟量输入
交流电压1	模拟量 4号指令	u16	0	真实值= 读取值/100 22015代表220.15V
交流电压2		u16	1	真实值= 读取值/100 22015代表220.15V
交流电压3		u16	2	真实值= 读取值/100 22015代表220.15V

交流电流1		u16	3	真实值= 读取值/100 752代表7.52A
交流电流2		u16	4	真实值= 读取值/100 752代表7.52A
交流电流3		u16	5	真实值= 读取值/100 752代表7.52A

功率因数1		u16	6	真实值=读取值/1000 854代表0.854
功率因数2		u16	7	真实值=读取值/1000 854代表0.854
功率因数3		u16	8	真实值=读取值/1000 854代表0.854

有功功率1		u16	9	真实值=读取值
有功功率2		u16	10	真实值=读取值
有功功率3		u16	11	真实值=读取值

累计电量1		u16	12	真实值=读取值单位W.h
累计电量2		u16	13	真实值=读取值单位W.h
累计电量3		u16	14	真实值=读取值单位W.h

频率1		u16	15	50代表50Hz；60代表60Hz
浮点参数
交流电压1	模拟量 4号指令	FloatABCD	50	真实值 = 读取值
交流电压2		FloatABCD	52	真实值 = 读取值
交流电压3		FloatABCD	54	真实值 = 读取值

交流电流1		FloatABCD	62	真实值 = 读取值
交流电流2		FloatABCD	64	真实值 = 读取值
交流电流3		FloatABCD	66	真实值 = 读取值

功率因数1		FloatABCD	74	真实值 = 读取值
功率因数2		FloatABCD	76	真实值 = 读取值
功率因数3		FloatABCD	78	真实值 = 读取值

有功功率1		FloatABCD	86	真实值 = 读取值
有功功率2		FloatABCD	88	真实值 = 读取值
有功功率3		FloatABCD	90	真实值 = 读取值

累计电量1		FloatABCD	98	真实值 = 读取值
累计电量2		FloatABCD	100	真实值 = 读取值
累计电量3		FloatABCD	102	真实值 = 读取值

频率1		FloatABCD	110	真实值 = 读取值
其它参数（1、2、3通道）
A有功功率	03指令保持寄存器	floatABCD	600	真实值 = 读取值
B有功功率		floatABCD	602	真实值 = 读取值
C有功功率		floatABCD	604	真实值 = 读取值
合相有功功率		floatABCD	606	真实值 = 读取值
A无功功率		floatABCD	608	真实值 = 读取值
B无功功率		floatABCD	610	真实值 = 读取值
C无功功率		floatABCD	612	真实值 = 读取值
合相无功功率		floatABCD	614	真实值 = 读取值
A视在功率		floatABCD	616	真实值 = 读取值
B视在功率		floatABCD	618	真实值 = 读取值
C视在功率		floatABCD	620	真实值 = 读取值
合相视在功率		floatABCD	622	真实值 = 读取值
A相电压		floatABCD	624	真实值 = 读取值
B相电压		floatABCD	626	真实值 = 读取值
C相电压		floatABCD	628	真实值 = 读取值
A相电流		floatABCD	630	真实值 = 读取值
B相电流		floatABCD	632	真实值 = 读取值
C相电流		floatABCD	634	真实值 = 读取值
三相电流和		floatABCD	636	真实值 = 读取值
A功率因数		floatABCD	638	真实值 = 读取值
B功率因数		floatABCD	640	真实值 = 读取值
C功率因数		floatABCD	642	真实值 = 读取值
合相功率因数		floatABCD	644	真实值 = 读取值
频率		floatABCD	646	真实值 = 读取值
A有功电能		floatABCD	648	真实值 = 读取值
A有功电能		floatABCD	650	真实值 = 读取值
A有功电能		floatABCD	652	真实值 = 读取值
合相有功电能		floatABCD	654	真实值 = 读取值
A无功电能		floatABCD	656	真实值 = 读取值
B无功电能		floatABCD	658	真实值 = 读取值
C无功电能		floatABCD	660	真实值 = 读取值
合相无功电能		floatABCD	662	真实值 = 读取值
A视在电能		floatABCD	664	真实值 = 读取值
B视在电能		floatABCD	666	真实值 = 读取值
C视在电能		floatABCD	668	真实值 = 读取值
合相视在电能		floatABCD	670	真实值 = 读取值
配置参数
COM1通信波特率	03指令保持寄存器	u16	1000	见下表波特率数值对应表，默认为0，支持0-6，该寄存器决定RS485的通信波特率
COM2通信波特率		u16	1001	见下表波特率数值对应表，默认为0，支持0-6，该寄存器决定隔离RS485的通信波特率
偏移地址		u16	1002	设备地址=偏移地址
电流采集电阻		u16	1003	0：100Ω
如不用无需配置				1：50Ω
				2：20Ω
				3：10Ω
电流匝数比		u16	1004	0.694456019
如不用无需配置				0.388900463
				0.291678241
				0.194456019
配置参数
累计电量1清零	01：查询指令， 05：单通道控制指令， 15：多通道同时控制指令。		0	用于第一通道累计电量清零
累计电量2清零			1	用于第二通道累计电量清零
累计电量3清零			2	用于第三通道累计电量清零

备注：

①：使用第三方PLC/组态与设备通讯时，Modbus地址定义如下：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0 开始，如00001对应0000。

说明：由于不同品牌PLC/组态软件对Modbus地址定义可能有不同，具体以其帮助文档中对Modbus的定义说明为准。

PLC例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态（MCGS/组态王/力控/WINCC/威纶通）例程下载地址：

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

②：波特率及校验位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字节位数	定义	说明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校验	0：无校验 1：偶校验（Even） 2：奇校验（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令生成说明

指令可通过“聚英翱翔DAM调试软件”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令详解

4.1、模拟量查询

查询第一路交流电压

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01

发送码：FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数
00 00	查询的AD字	0x56FA，即十进制22266，为查询的模拟量AD字的值,实际值是222.66
AD 24	CRC16

查询累积电量（float类型）

发送码：FE 04 00 46 00 02 84 11

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 46	起始地址	要查询累积电量（float类型）的寄存器地址
00 02	查询数量	要查询的模拟量数量
84 11	CRC16

模拟返回信息：

返回码：FE 04 04 47 BF 68 00 FE 1B

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
04	字节数	返回状态信息的所有字节数
47 BF 68 00	查询的AD字	字节顺序是floatABCD， 47 BF 68 00 代表98000，即累积电量98000W.h
FE 1B	CRC16

4.2、配置修正系数

配置修正系数1（float类型）

发送码：FE 10 00 64 00 02 04 3F 99 99 9A F1 63

字段	含义	备注
FE	设备地址
10	10指令	写多个寄存器的功能码
00 64	起始地址	配置的寄存器起始地址
00 02	查询数量	要配置的数量
04	字节数量	数据字节数量
3F 99 99 9A	数据	3F 99 99 9A代表1.2，即修正系数1为1.2 第1路输入电压=采集值1.2；如第一路采集值为200，则最终第一路输入的电压=2001.2=240
F1 63	CRC16

模拟返回信息：

返回码：FE 10 00 64 00 02 14 18

字段	含义	备注
FE	设备地址
10	10指令	写多个寄存器的功能码
00 64	起始地址	配置的寄存器起始地址
00 02	查询数量	要配置的数量
14 18	CRC16
