1、产品概述
人体红外传感器是将人体移动信号转换成开关量输出或者 485 输 出。可广泛应用于楼宇报警,安防监控。安全可靠,外观美观,安装 方便。
2、产品特点
l DC7-30V 宽压供电;
l 热释红外检测
l RS485 和继电器开关量输出
l 触发延时可调节
l 报警输出延时可设置
l 长寿命、高精度、高重复性、高稳定性;
3、产品功能
l 热释红外检测
l 支持 RS485 通讯;
l 支持标准 Modbus RTU 协议;
l 0-255 设备地址可通过软件设置;
l 支持波特率:2400,4800,9600, 19200,38400, 115200(默认 9600)。
4、型号说明
序号 | 产品名 | 用途 |
1 | JY-DAM-PIR | 1:人体红外传感器标准品 2 :触发时间调节:拨码开关 3 :保持时间调节: 电位器 |
2 | JY-DAM-PIR-485 | 1:人体红外传感器 485 版本 2 :modbus 地址可配置:软件基地址+拨码开关 3 :触发时间调节:软件 4 :保持时间调节:软件或者电位器 |
参数 | 说明 |
供电范围 | 7-30VDC 直流供电 |
数据接口 | RS485(标准 MODBUS RTU 协议) |
功耗 | 24V 14mA 约0.3W |
继电器输出触点 | 120VAC 2A 24VDC 2A |
工作环境 | 温度 -30~70℃ 湿度 15~95%无冷凝 |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400,115200 |
尺寸 | (具体见外壳尺寸) |
重量 | 60g |
三、接口说明
1 、拨码开关

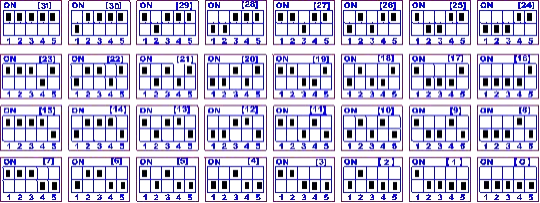

1 、五个拨码全都拨到“ON ”位置时,为“31 ”;
2 、五个拨码全都拨到“OFF ”位置时,为“0 ”;
3 、最左边 1 为二进制最低位。
JY-DAM-PIR 版本:
作为触发延迟时间使用。
如:拨码开关 1 和 3 拨到“ON ”位置。触发延迟时间设置为 5 秒
拨码开关 | 触发延迟时间 |
0 | 0.1s |
1-25 | 1~25s |
26 | 30s |
27 | 1min |
28 | 2min |
29 | 5min |
30 | 10min |
31 | 30min |
JY-DAM-PIR-485 版本: 作为设备地址使用。
2 、电位器
输出保持时间
JY-DAM-PIR-485 版本输出保持时间可通过内部寄存器来配置选择是否启用。 电位器数值范围:1~1000
电位器数值 | 输出延迟时间 |
1~750 | 0.1~7.5 秒 |
751~1000 | 10 + (电位器数值-750)*0.2 秒 |
如: 电位器数值为200 ,输出保持时间为 2 秒 电位器数值为 500 ,输出保持时间为 5 秒
电位器数值为 800 ,输出保持时间为 20 秒 电位器数值为 1000 ,输出保持时间为 60 秒
四、通讯接线说明

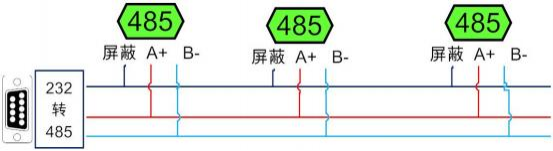

1 、RS485 级联接线方式
电脑自带的串口一般是 RS232 ,需要配 232-485 转换器(工业环境 建议使用有源带隔离的转换器) ,转换后 RS485 为 A 、B 两线,A 接 板上 A 端子,B 接板上 B 端子,485 屏蔽可以接隔离地。
若设备比较多建议采用双绞屏蔽线,采用链型网络结构,在 485 总线的头尾两端的信号线 AB 之间各并联一个 120R 电阻。
五、开发资料说明
1 、通讯协议说明
本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存 器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议说明书下载链接地址:
http://www.juyingele.com.cn/software/software/Modbus%20POLL 软件及使用教 程.rar
2 、Modbus 寄存器说明
寄存器地址表:
功能码01 线圈寄存器
寄存器地址 (十进制) | 寄存器地址 (十六进制) | PLC 寄存器地址 | 数据类型 | 数据定义 |
0 | 0000 | 00001 | Bit | 继电器状态 0: 没有输出 1 :有输出 |
功能码02 输入寄存器
寄存器地址 (十进制) | 寄存器地址 (十六进制) | PLC 寄存器地址 | 数据类型 | 数据定义 |
0 | 0000 | 10001 | Bit | 传感器状态 0: 低电平 1 :高电平 |
功能码04 输入寄存器
寄存器地址 (十进制) | 寄存器地址 (十六进制) | PLC 寄存器地址 | 数据类型 | 数据定义 |
0 | 0000 | 30001 | U 16 | 报警状态 0: 没有人员报警 1 :有人员报警 |
1 | 0001 | 30002 | U 16 | 电位器数值(0-1000) |
2 | 0002 | 30003 | U 16 | 触发延迟时间 0-65535(0.1 秒单位) |
3 | 0003 | 30004 | U 16 | 输出保持时间 0-65535(0.1 秒单位)
65535 为一直保持输出 |
功能码03 保持寄存器
寄存器地址 | 寄存器地址 | PLC | 数据类型 | 数据定义 |
(十进制) | (十六进制) | 寄存器地址 | ||
0 | 0000 | 40001 | U 16 | 报警状态 0: 没有人员报警 1 :有人员报警 |
1000 | 03E8 | 41001 | U 16 | 波特率 见下表波特率数值对应 表,默认为 0 ,支持 0-5。 |
1002 | 03EA | 41003 | U 16 | 偏移地址 设备地址=偏移地址 |
1005 | 03ED | 41006 | U 16 | 触发延迟时间 为 0 时,采用拨码开关时 间。 非0 时,范围为 1-65535(0.1 秒单位) |
1006 | 03EE | 41007 | U 16 | 输出保持时间 为 0 时,采用电位器时间。 65535 为一直保持输出 1-65534(0.1 秒单位) |
备注:
① :对 Modbus 的定义说明为准。
PLC 例程下载地址:
https://www.juyingele.com.cn/zlxz/danziliao/1226.html
第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址:
http://www.juyingele.com.cn/software/software/第三方组态例程.rar
② :波特率及校验位
串口 1 保持寄存器地址 1000
字节位数 | 定义 | 说明 |
Bit0~Bit7 | 波特率 | 0 :9600 1 :2400 2 :4800 3 :9600 4 :19200 5 :38400 6 :115200 7 :57600 8 :56000 9 :14400 10:1200 |
Bit8~Bit9 | 奇偶校验 | 0 :无校验 1 :偶校验(Even) 2 :奇校验(Odd) |
Bit 10~Bit 11 | 停止位 | 0 :停止位 1 位 1 :停止位 2 位 2 :停止位 1.5 位 |
3、指令列表
查询数据 | RTU 格式(16 进制发送) | 描述 |
查询是否报警 | FE 04 00 00 00 01 25 C5 | 查询0 寄存器 |
返回数据 | FE 04 02 00 01 6CE4 |
修改地址 | RTU 格式(16 进制发送) | 描述 |
查询地址 | FE 04 03 E8 00 01A5 B5 | 查询当前地址 |
返回数据 | FE 04 02 00 02 2CE5 | 当前地址为02(举例) |
修改地址 | FE 06 03 EA 00 02 3D B4 | 修改地址为02(举例) |
返回数据 | FE 06 03 EA 00 02 3D B4 | 已修改为02 |
4、指令详解
报警状态查询
FE 04 00 00 00 01 25 C5
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
04 | 04 指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 | 校验码 |
模拟返回信息:
FE 04 02 00 01 6CE4
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
04 | 04 指令 | 返回指令:如果查询错误,返回 0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 01 | 查询的状态 | 00 00 无报警 00 01 有报警 |
6C E4 | CRC16 | 校验码 |
修改地址
FE 06 03 EA 00 02 3D B4
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
06 | 06 指令 | 写寄存器指令 |
03 EA | 起始地址 | 修改偏移地址的寄存器地址 |
00 02 | 设置地址 | 要设置的地址 |
3D B4 | CRC16 | 校验码 |
返回信息:
FE 06 03 EA 00 02 3D B4
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
06 | 06 指令 | 写寄存器指令 |
03 EA | 起始地址 | 修改偏移地址的寄存器地址 |
00 02 | 设置地址 | 要设置的地址 |
3D B4 | CRC16 | 校验码 |
六、测试软件说明
1 、软件下载
软件下载链接地址:http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 调试软件使用教程.rar
2 、软件界面

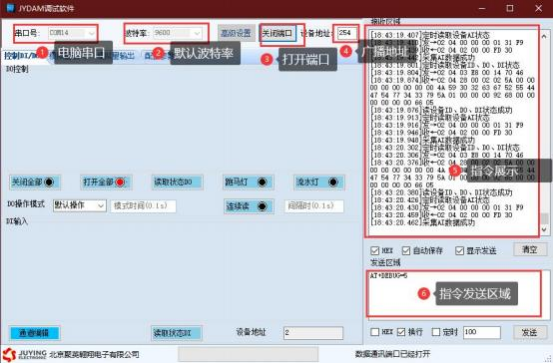

JYDAM 调试软件:
通讯测试
1 选择设备当前串口号;
2 选择默认波特率 9600;
3 打开端口:
4 右侧有接收指令,即通讯成功。

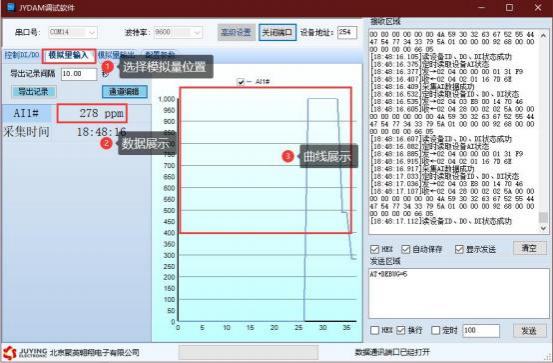

3、模拟量数据输入说明
1 选择模拟量输入;
2 下方可以直接查看数据大小和实时曲线。
七、参数及工作模式配置
1 、设备地址
1.1 、设备地址的介绍
DAM 系列设备地址默认为 1 ,使用广播地址为 254 进行通讯,用0 无法通讯。
设备地址=偏移地址。

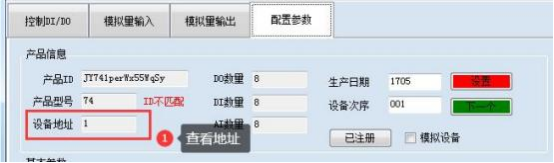

1.2 、设备地址的读取
设备正常通讯后,初始设备地址写入254 ,然后点击软件上方“配置参数 ” 即可读到设备的当前地址。

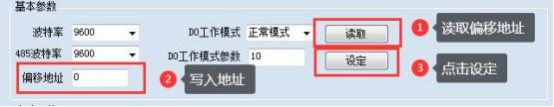

1.3 、偏移地址的设定与读取
点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的 偏移地址进行读取或设置。

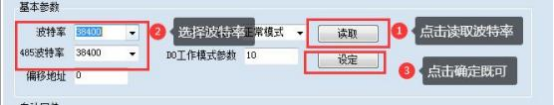

2 、波特率的读取与设置
点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。

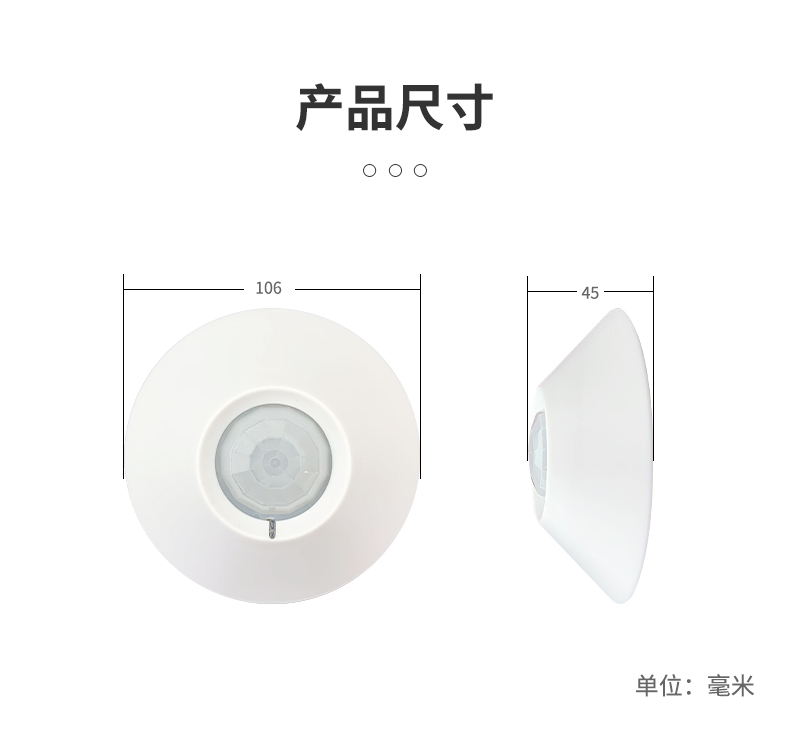

八、外壳尺寸
九、常见问题与解决方法
(1)485 设备与上位机不能通讯
答:检查接线是否错误,可使用广播地址 254 通讯尝试。
