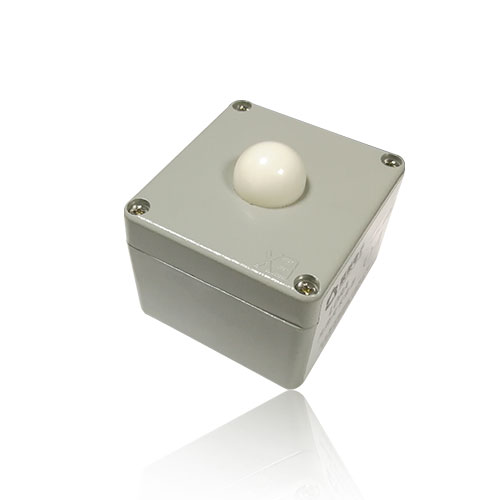

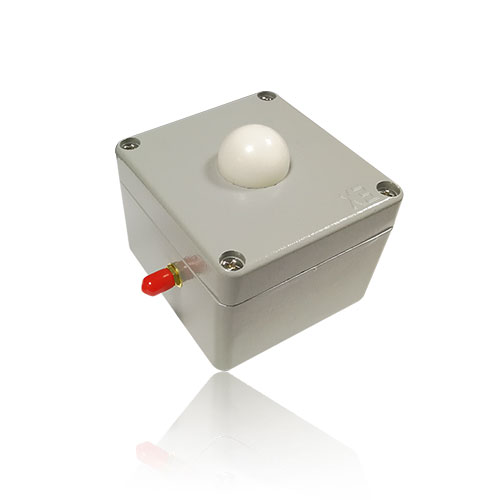

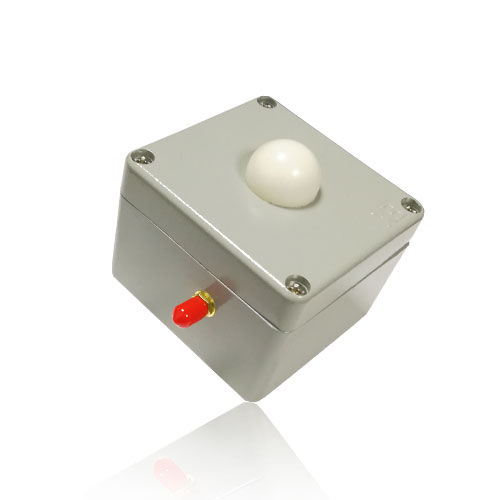

一、产品特点

l DC24V 供电;

l RS485 通讯隔离接口;

l 支持标准 modbus RTU 协议。

二、产品功能

l 光照度采集，量程可设置;

l 量程范围为：0-1000/5000/10000/60000/100000/180000Lux;

l 变送模拟量输出

l 支持波特率：2400,4800,9600,19200,38400。

三、产品型号

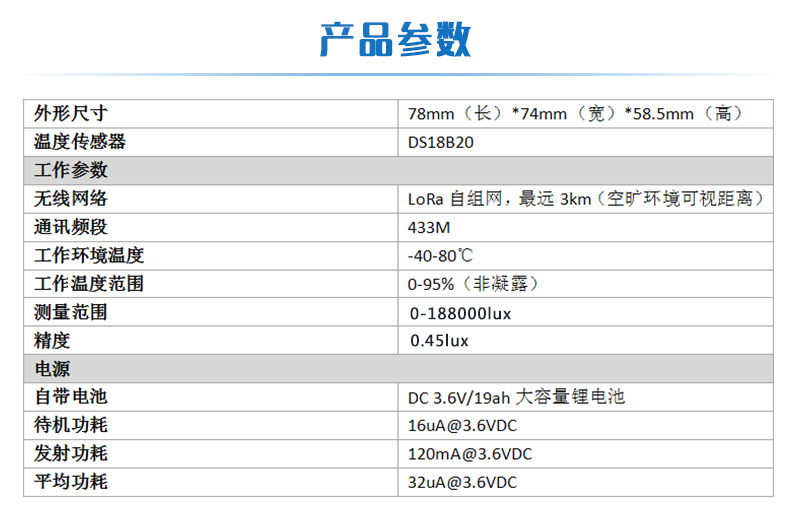

四、主要参数

引脚说明

五、通讯接线说明

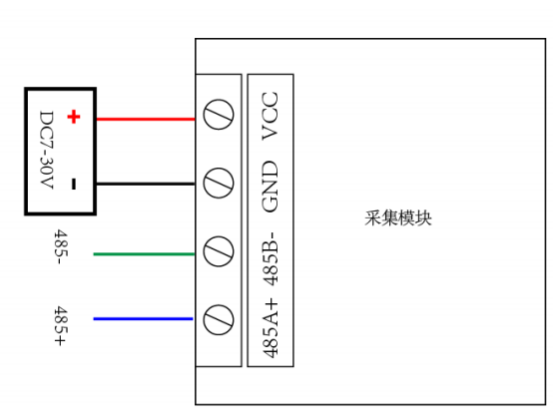

1、接线方式

2、RS485 级联接线方式

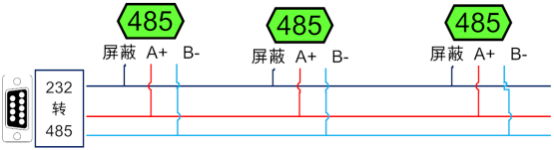

电脑自带的串口一般是 RS232，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

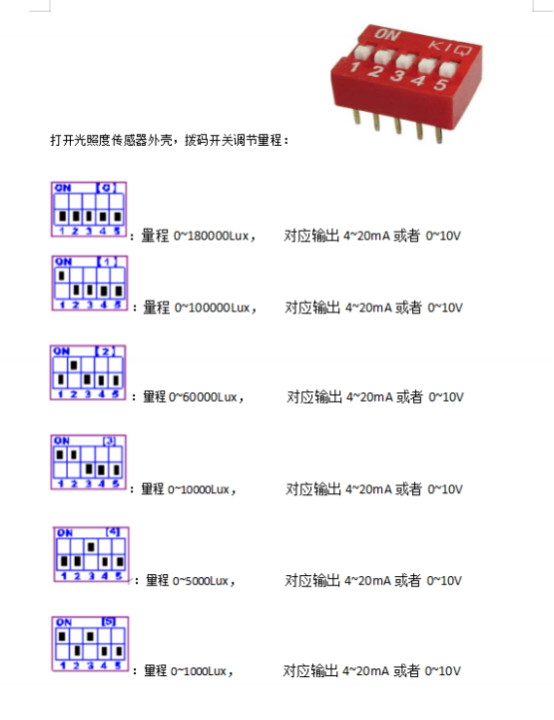

3、量程调整

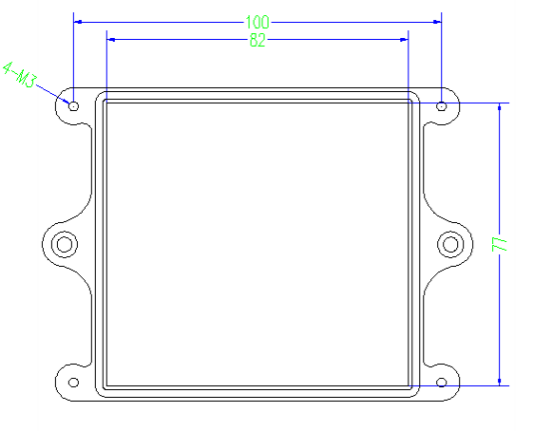

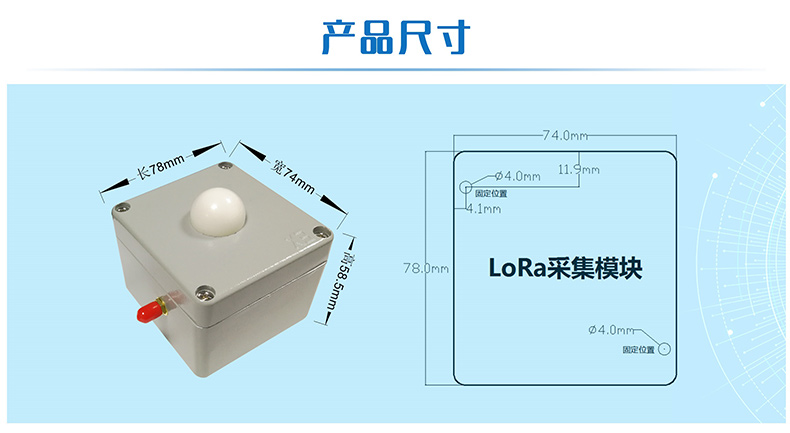

六、尺寸说明

七、测试软件说明

1、软件下载

https://www.juyingele.com/download/DAMSoftware.zip  (软件视频教程连接)

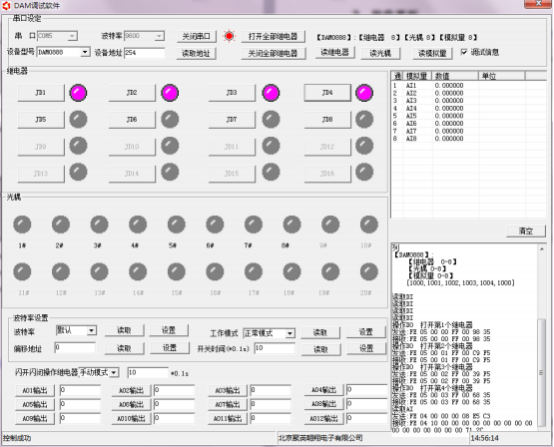

2、软件界面

软件功能

l 继电器状态查询

l 继电器独立控制

l 模拟量读取

l 开关量状态查询

l 调试信息查询

l 工作模式的更改

l 偏移地址的设定

l 继电器整体控制

3、通讯测试

① 选择设备当前串口号，打开串口;

② 选择对应的产品型号;

③ 设备地址修改为 254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

八、参数设置

1、设备地址

1.1、设备地址的介绍

DAM 系列设备地址默认为 0，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

注意：本设备没有拨码开关的设备，所以设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入 254，然后点击软件上方“读取地址”即可读到设备的当前地址。

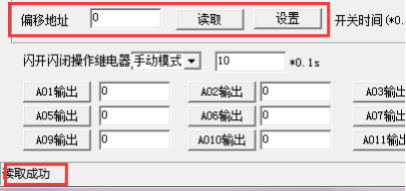

1.3、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

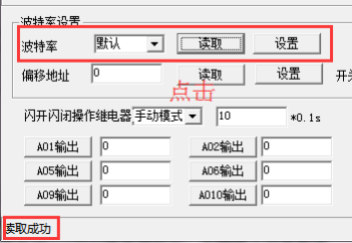

1.4、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

九、开发资料说明

1、通讯协议说明

本产品支持标准 modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

2、Modbus 寄存器说明

线圈寄存器地址表：

波特率数值对应表

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的 254 为广播地址。

当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有 485 总线才可以挂载多个设备。

指令生成说明：对于下表中没有的指令，用户可以自己根据 modbus 协议生成，对于继电器线圈的读写，实际就是对 modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1 的状态，实际上是对继电器 1 对应的线圈寄存器 0001 的读写操作。

4、指令列表

5、指令详解

照度查询

查询温度

获取到的数据与实际值之间的关系为：实际值=返回值*0.01 FE040000000265C4

模拟返回信息：

FE 04 04 00 36 D8 00 4E 85

十、常见问题与解决方法

1.板卡供电后无法建立通信，无法控制

首先测试不同波特率是否可以控制，485 接口注意 A+ 、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2.485 总线，挂载了大于 1 个的设备，我以广播地址 254 发送继电器 1 吸和，但并不是所有模块的继电器 1 吸和。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
