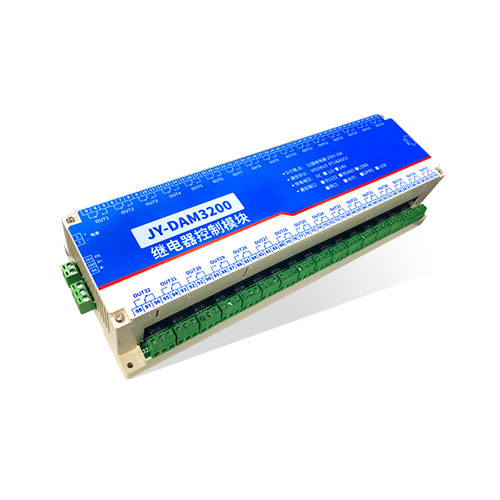

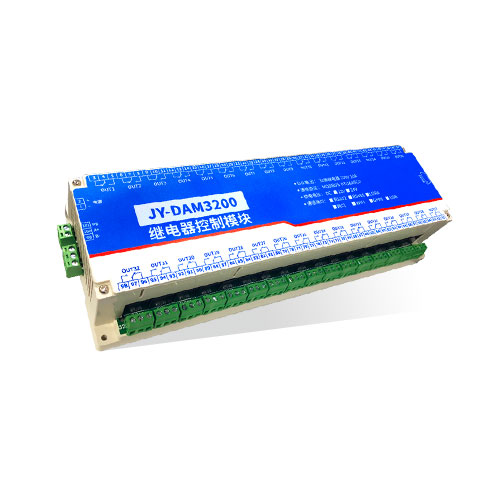

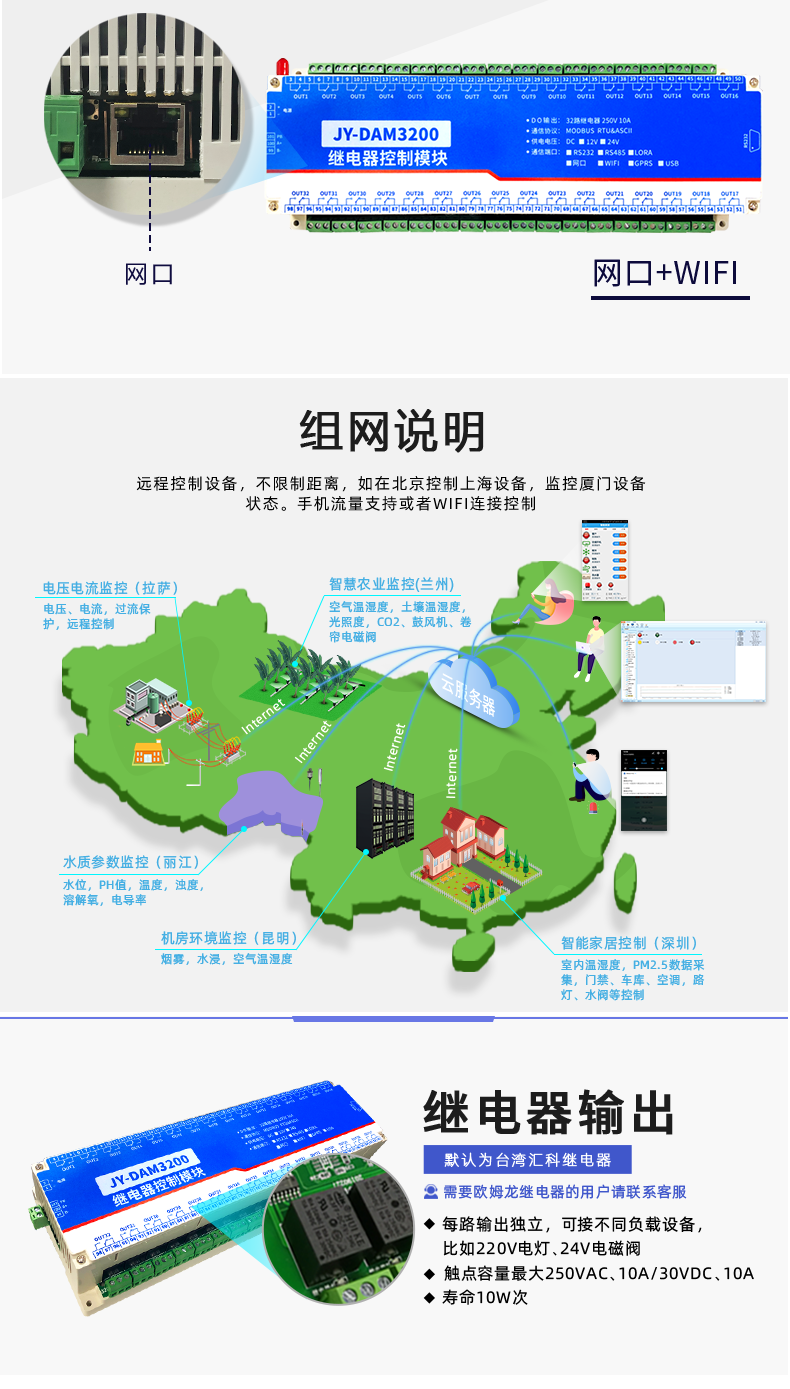

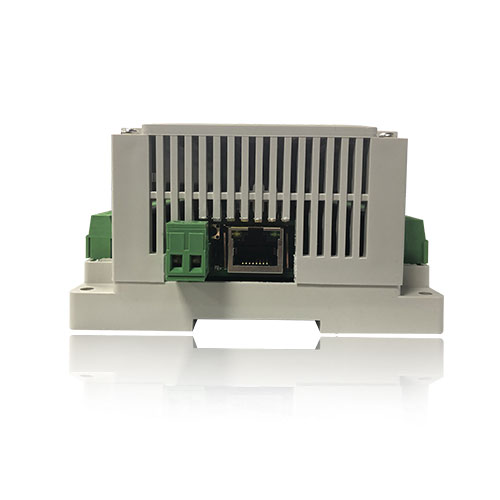

DAM3200 设备是我公司云系列设备中网络版的一种,设备通过连接 Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

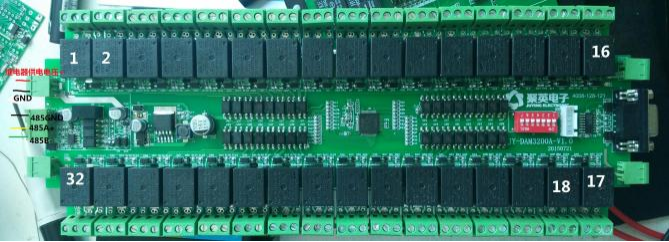

l 供电电压 DC7-40V;
l 继电器输出触点隔离;

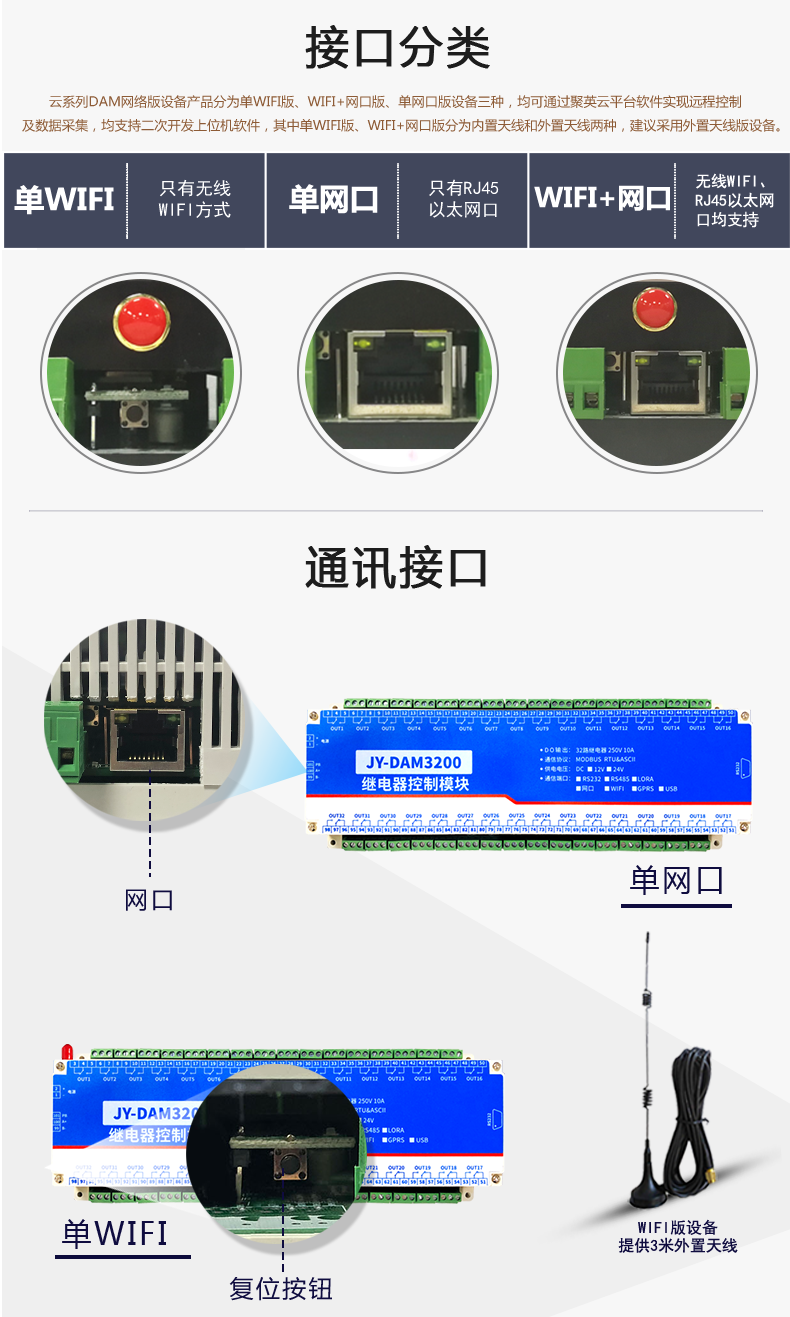

l 通讯接口支持无线 WIFI+RJ45 以太网口;
l 设备默认 IP 为 192.168.16.254;
l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信协议:支持标准modbus RTU/TCP 协议;
l 支持用户二次开发。
l 三十二路继电器控制;

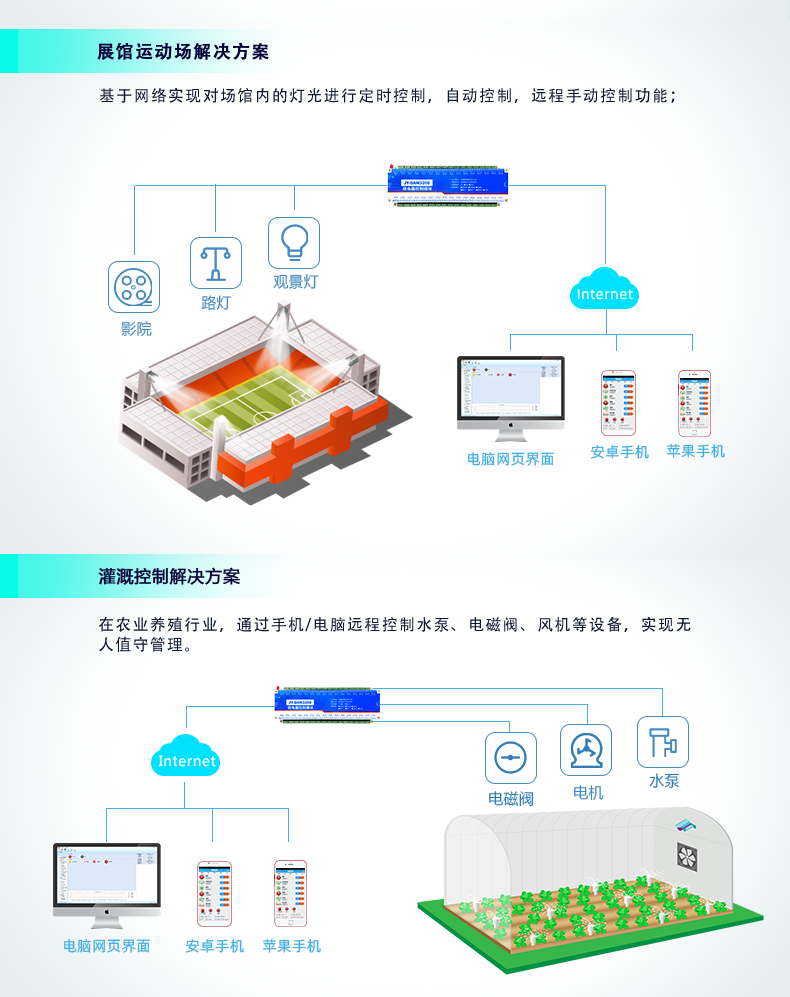

l 可实现远距离操控;
l 支持局域网和外网控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透传、力控、组态王、Modbus tcp 连接;
l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。
型号 | modbus | RJ45 | WIFI | GSM | 继电器 |
DAM3200-WIFI+网口 | ● | ● | ● | 32 |

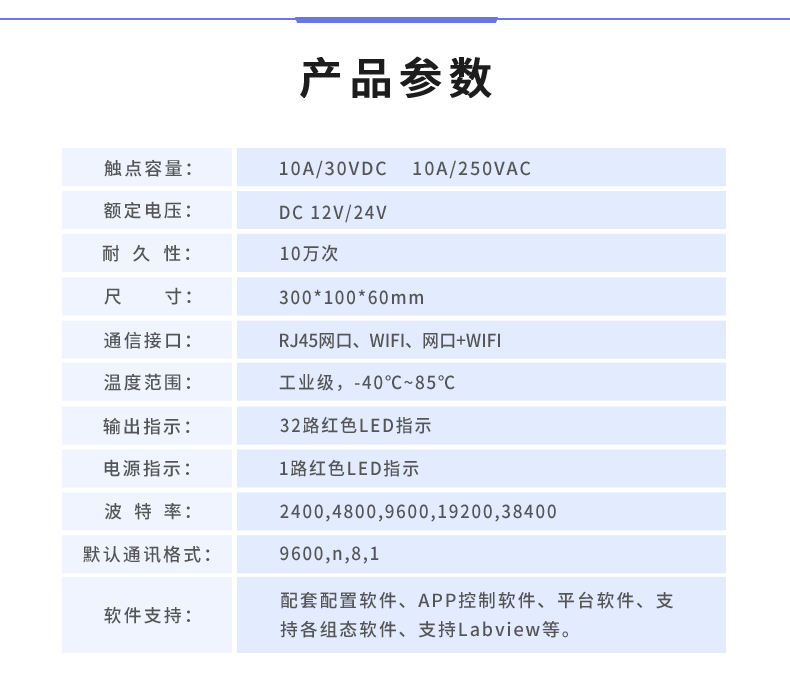

参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
通讯接口 | WIFI+RJ45以太网口 |
默认 WIFI 名称 | HI_Link_**(**代表随机数字字母组合) |
默认 IP | 192.168.16.254 |
额定电压 | DC 12V/24V |
电源指示 | 1路红色 LED 指示(不通信时常亮,通信时闪烁) |
输出指示 | 32路红色 LED 指示 |
温度范围 | 工业级,-40℃—85℃ |

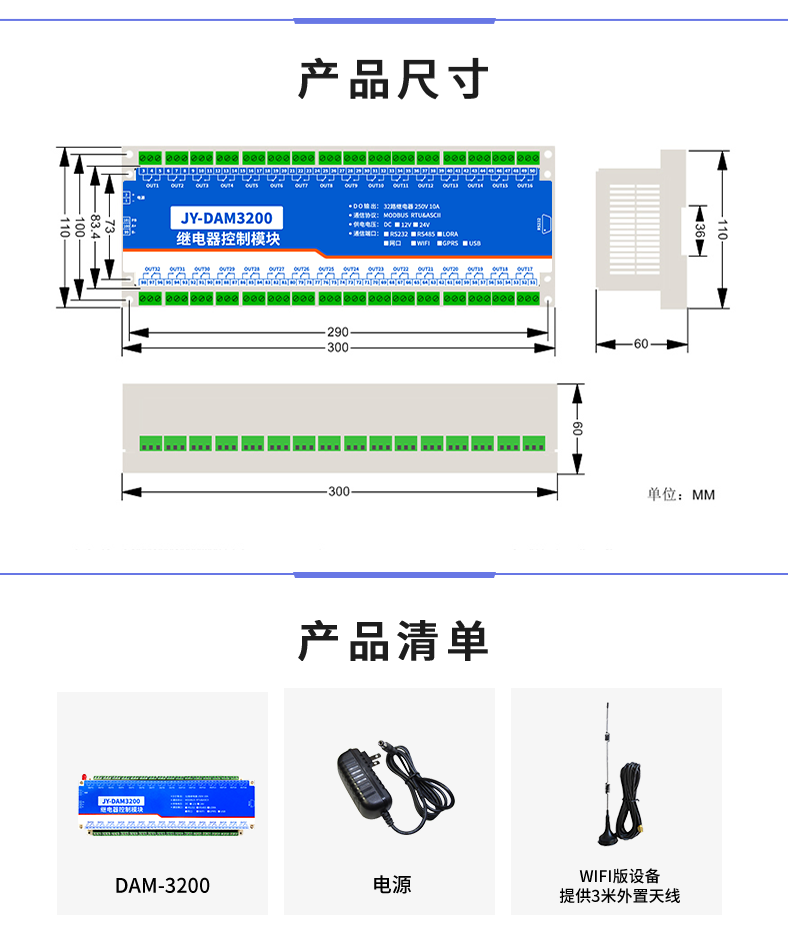

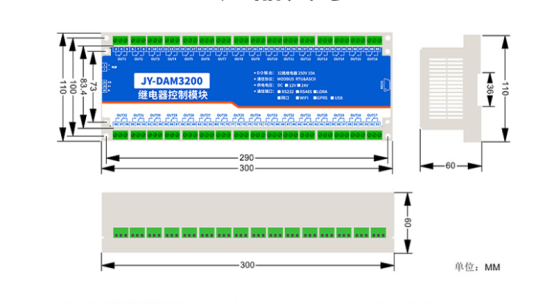

尺寸 | 300*110*60mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、app 控制软件,平台软件;支持各家组态软件; 支持 Labviewd 等 |

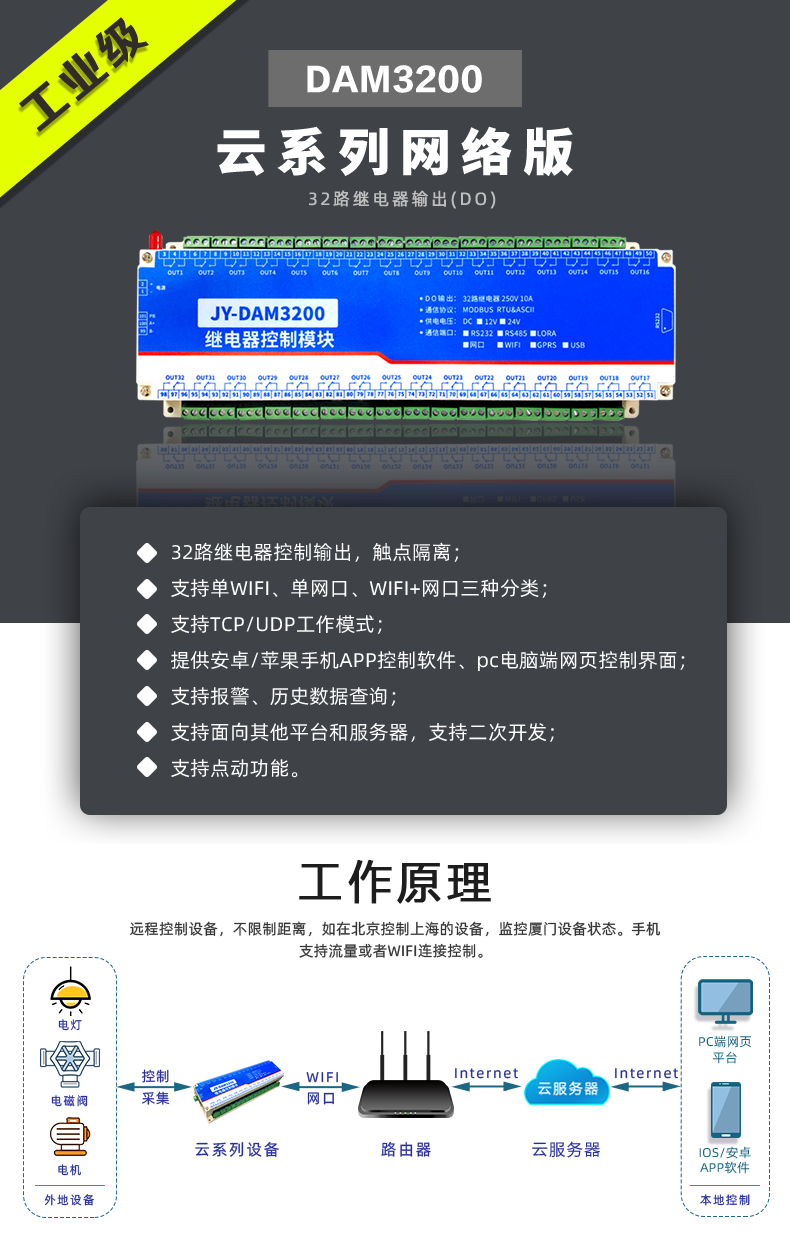

设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。
1 、设备供电后进行本地通讯测试;
2 、测试成功通讯后,将设备接入外网,配置相应的参数和工作模式;
3 、获取设备唯一 ID 号;
4 、手机安装云平台 app 软件;
5 、通过云平台添加设备进行测试使用
WIFI+ 网 口版设备通过网页方式来进行参数配置 , 设备默认 WIFI 信号名称为Hi_Link_**** ,连接密码为 12345678 ,默认 IP 为 192.168.16.254 ,详细配置方法,阅读【聚英云平台 WIFI 网口版使用说明】文档即可;
下载地址:https://www.juyingele.com/download/JYCloud_WIFIConfig.pdf
使用聚英云平台软件,要求 DAM 设备具有唯一 ID 号,唯一 ID 号获取有以下两种方式:
使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:
获取唯一 ID 软件下载地址:https://www.juyingele.com/download/Virtual_serial_port.zip
(该软件不需要安装,下载打开即可)虚拟串口软件下载地址:https://www.juyingele.com/download/DAMSoftware.zip
1 ) 操作步骤
1 建立虚拟串口
打开安装的虚拟串口软件“USR-VCOM ”,添加虚拟串口,如下所示:
注:添加的虚拟串口不能与本机已有的串口冲突, 目标 IP 即设备的 IP ,虚拟串口参数要求与章节 4 中配置的设备参数一致。
虚拟串口添加完成后,建立的虚拟串口状态为已连接状态,如下所示:
2 读取唯一 ID 号
打开下载的“读取唯一 ID ”软件,打开上步中虚拟的串口,点击“唯一 ID ”按钮 , 软件底部提示读取成功,即可获取设备的唯一 ID 号,如下所示:
2) 常见问题
1 、软件提示读取成功,唯一 ID 号为空白或不提示。
此时需联系我司客服人员,确认该购买的设备是否具有唯一 ID 号。
2 、软件提示读取失败。
此时检查建立的虚拟串口是否已连接,设备的通信波特率是否为 9600.

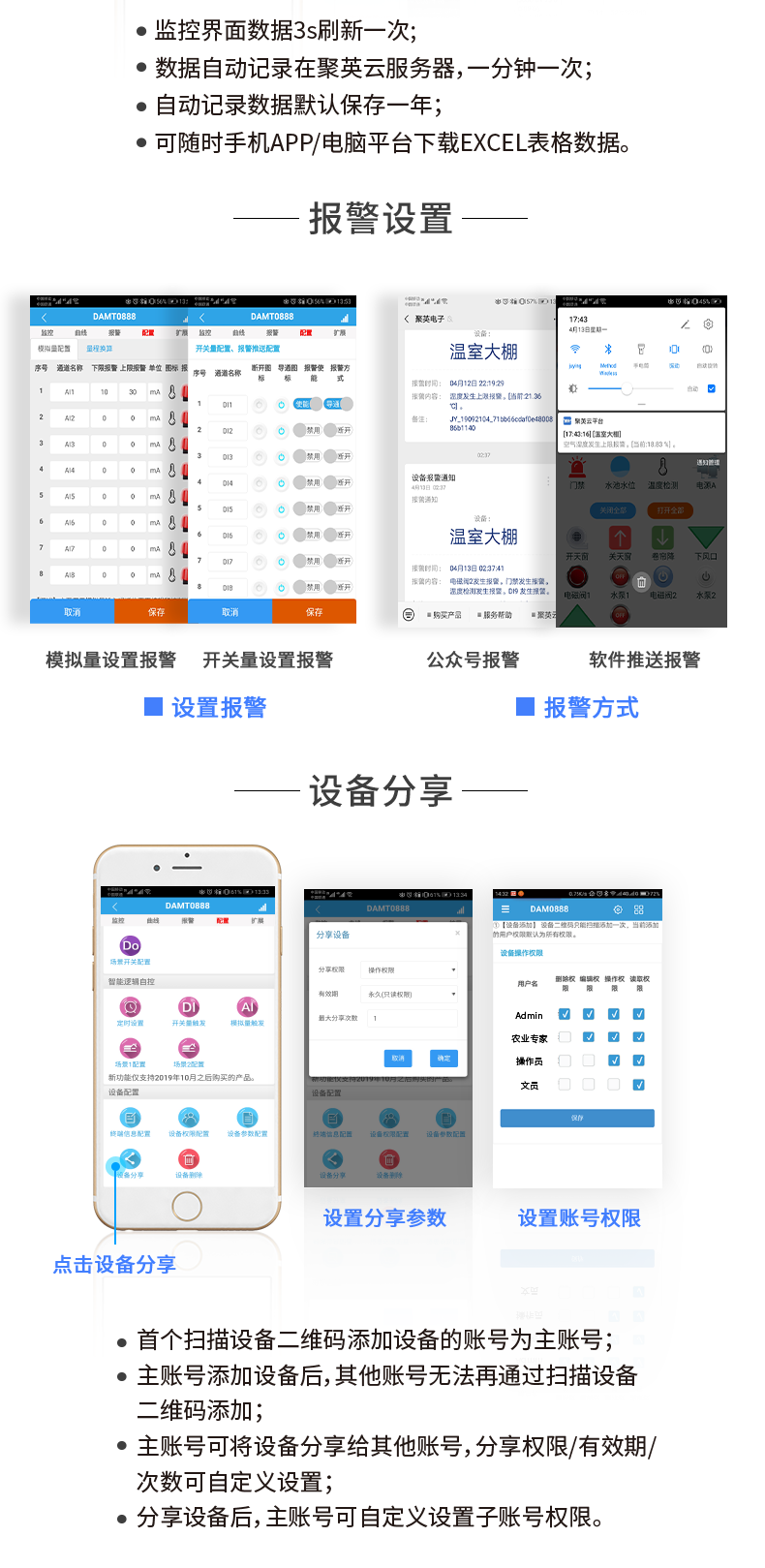

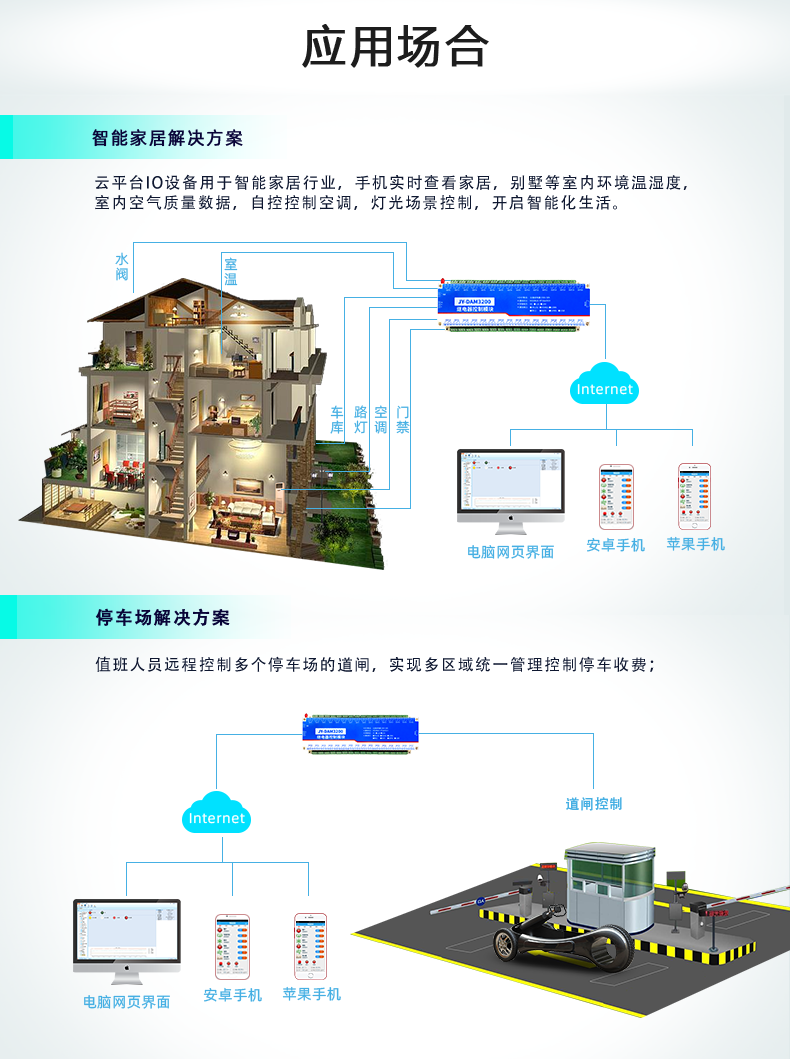

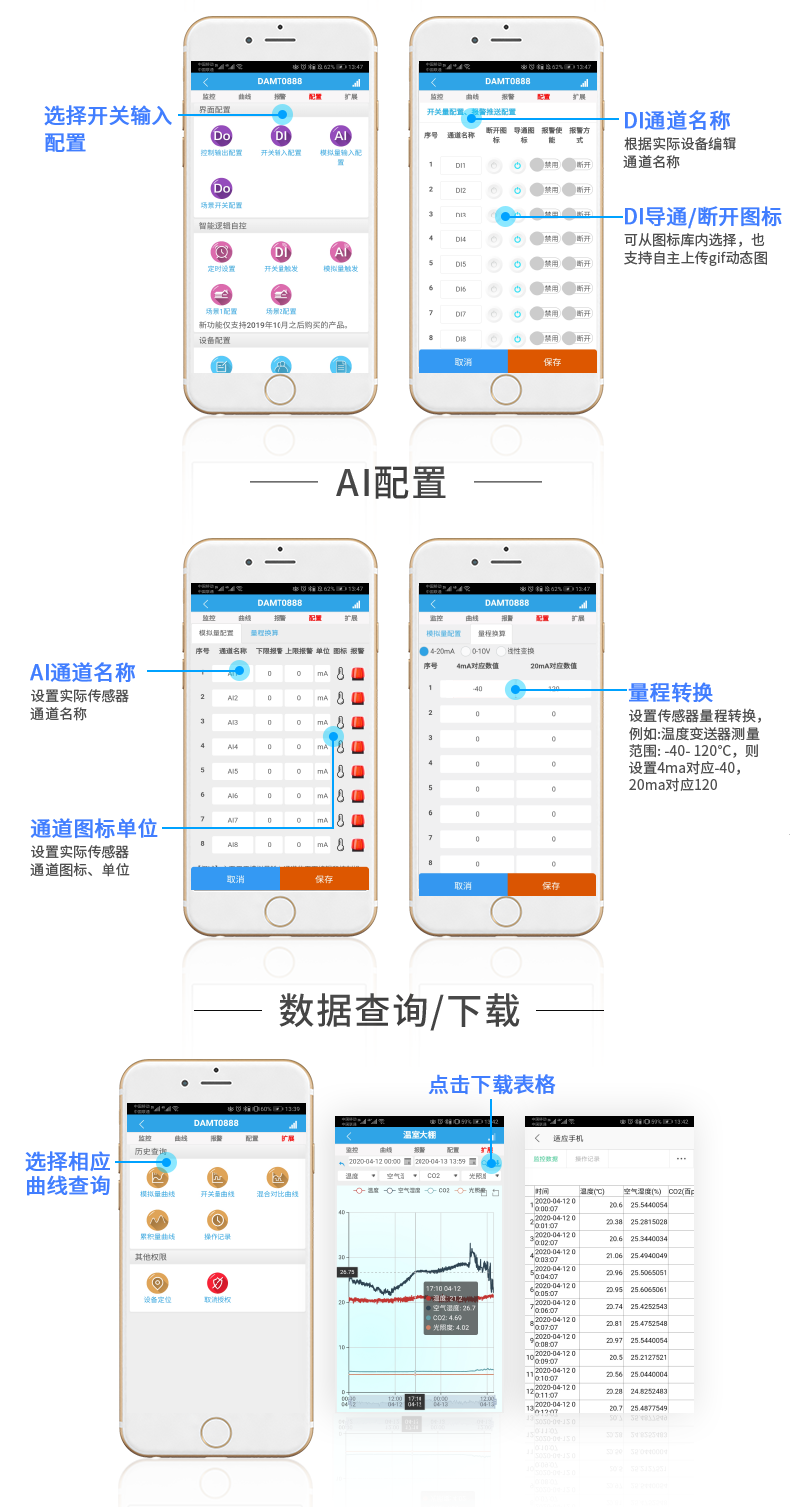

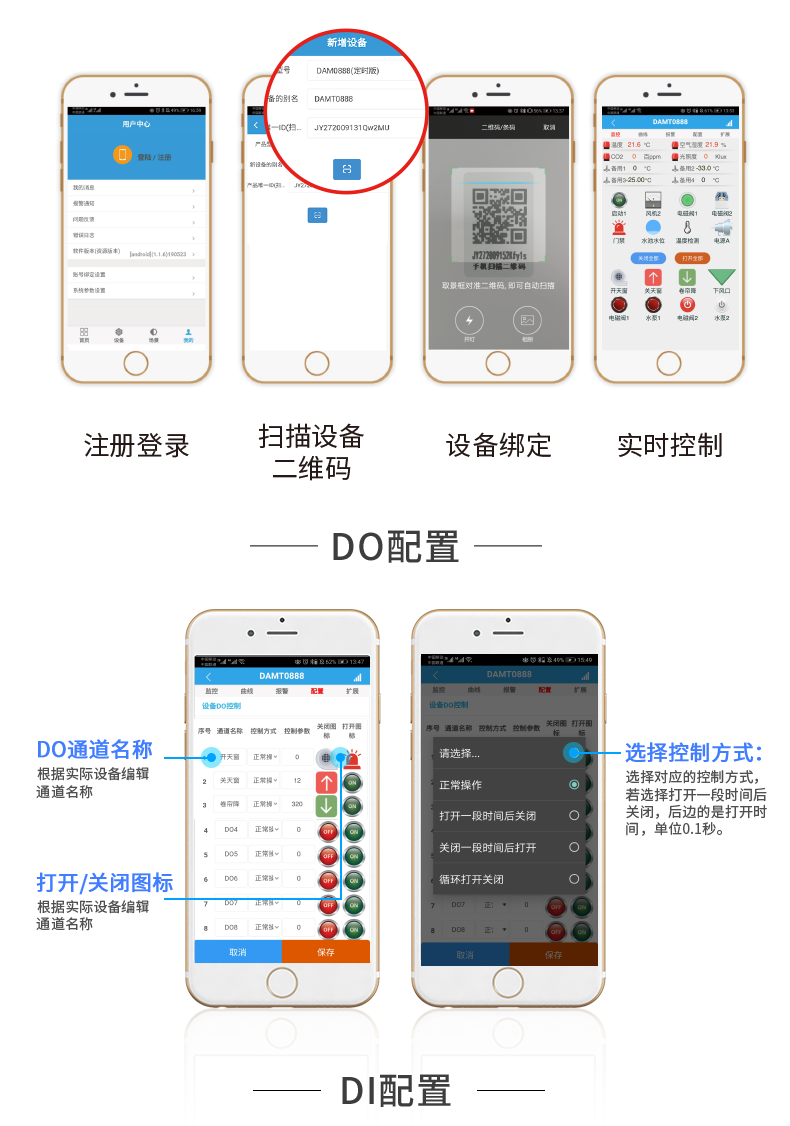

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。
具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;
下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

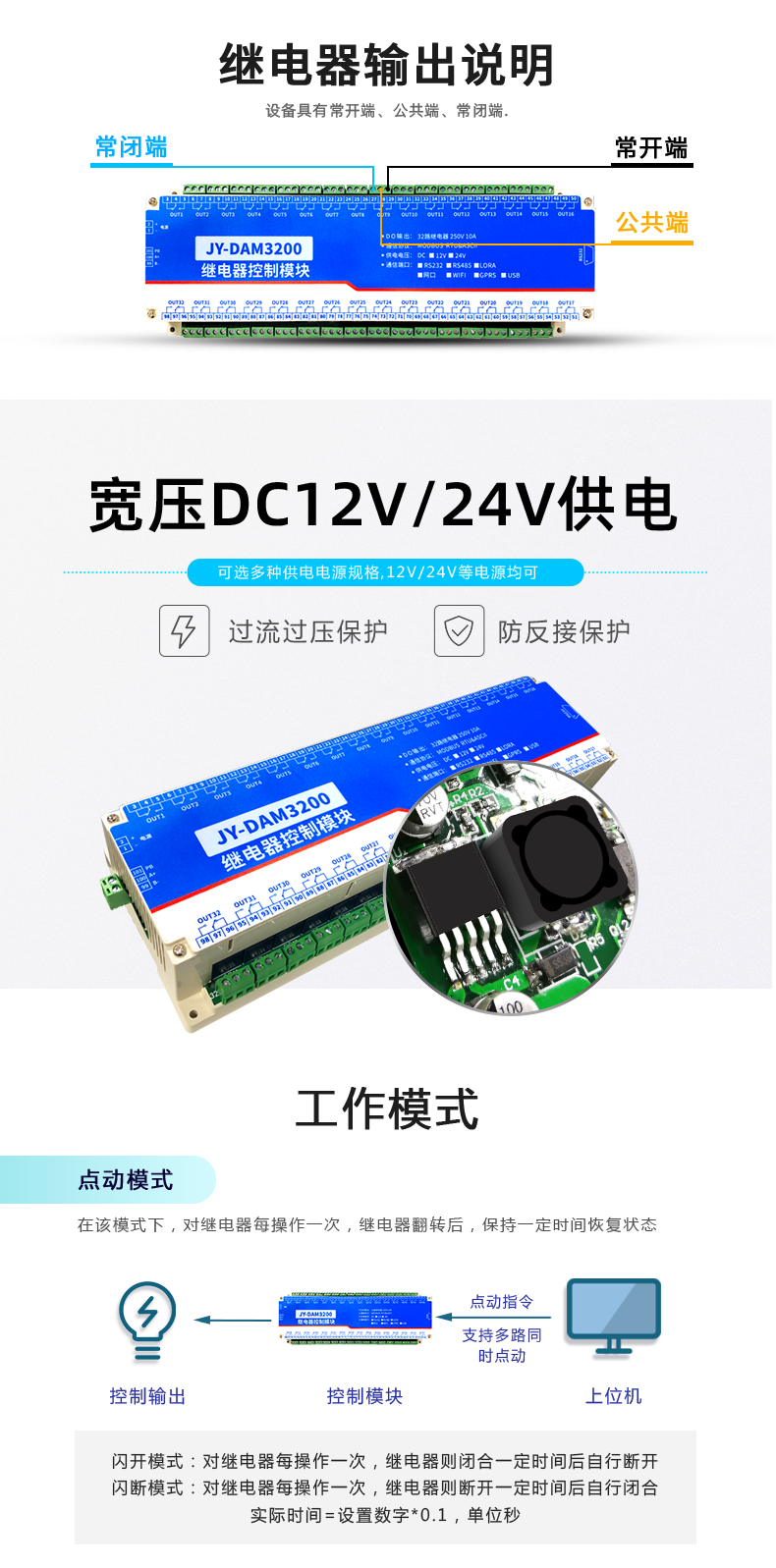

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0. 1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;

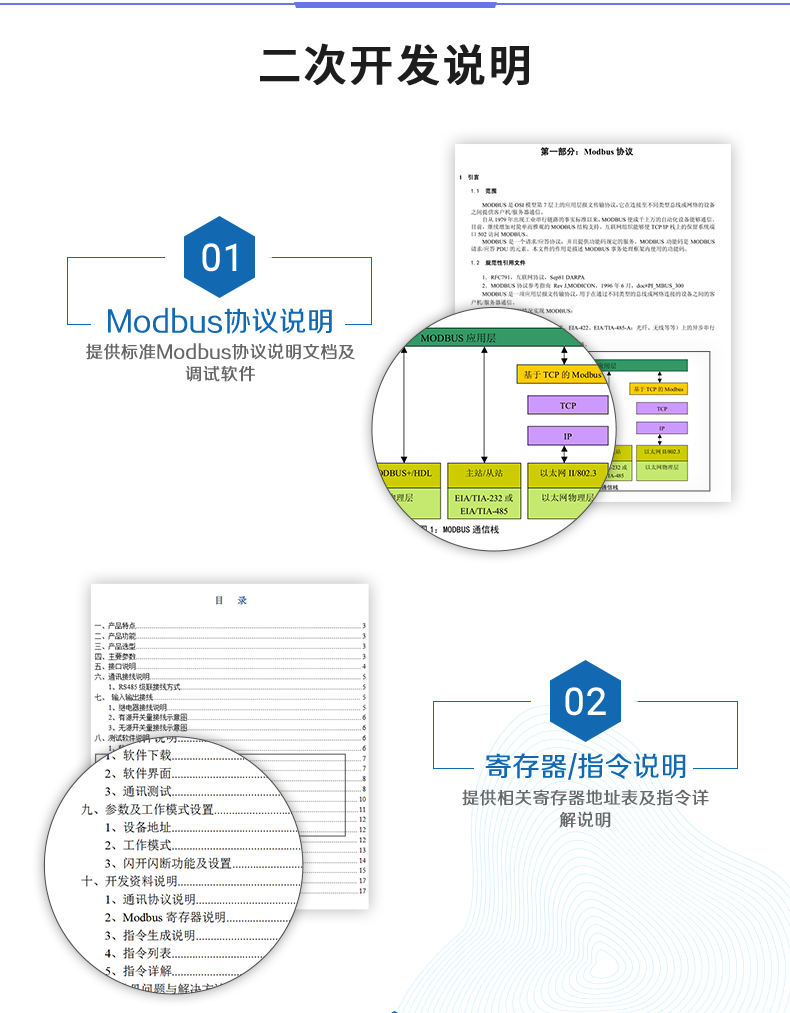

本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |
线圈控制 | |||
线圈 1 | 写线圈 1 号指令码 | 0x0001 | 第一路继电器输出 |
线圈 2 | 0x0002 | 第二路继电器输出 | |
线圈 3 | 0x0003 | 第三路继电器输出 | |
线圈 4 | 0x0004 | 第四路继电器输出 | |
线圈 5 | 0x0005 | 第五路继电器输出 | |
线圈 6 | 0x0006 | 第六路继电器输出 | |
线圈 7 | 0x0007 | 第七路继电器输出 | |
线圈 8 | 0x0008 | 第八路继电器输出 | |
线圈 9 | 0x0009 | 第九路继电器输出 | |
线圈 10 | 0x0010 | 第十路继电器输出 | |
线圈 11 | 0x0011 | 第十一路继电器输出 | |
线圈 12 | 0x0012 | 第十二路继电器输出 | |
线圈 13 | 0x0013 | 第十三路继电器输出 | |
线圈 14 | 0x0014 | 第十四路继电器输出 | |
线圈 15 | 0x0015 | 第十五路继电器输出 | |
线圈 16 | 0x0016 | 第十六路继电器输出 | |
线圈 17 | 0x0017 | 第十七路继电器输出 | |
线圈 18 | 0x0018 | 第十八路继电器输出 | |
线圈 19 | 0x0019 | 第十九路继电器输出 | |
线圈 20 | 0x0020 | 第二十路继电器输出 | |
线圈 21 | 0x0021 | 第二十一路继电器输出 |
线圈 22 | 0x0022 | 第二十二路继电器输出 | |
线圈 23 | 0x0023 | 第二十三路继电器输出 | |
线圈 24 | 0x0024 | 第二十四路继电器输出 | |
线圈 25 | 0x0025 | 第二十五路继电器输出 | |
线圈 26 | 0x0026 | 第二十六路继电器输出 | |
线圈 27 | 0x0027 | 第二十七路继电器输出 | |
线圈 28 | 0x0028 | 第二十八路继电器输出 | |
线圈 29 | 0x0029 | 第二十九路继电器输出 | |
线圈 30 | 0x0030 | 第三十路继电器输出 | |
线圈 31 | 0x0031 | 第三十一路继电器输出 | |
线圈 32 | 0x0032 | 第三十二路继电器输出 |
备注:
① :Modbus 设备指令支持下列Modbus 地址:
00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。
30002 地址数据长度为 16bit 。最多可表示 16 个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继 电 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。
同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。
寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。
情景 | RTU 格式(16 进制发送) |
查询十六路状态 | FE 01 00 00 00 10 29 C9 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
控制第七路开 | FE 05 00 06 FF 00 78 34 |
控制第七路关 | FE 05 00 06 00 00 39 C4 |
控制第八路开 | FE 05 00 07 FF 00 29 F4 |
控制第八路关 | FE 05 00 07 00 00 68 04 |
控制第九路开 | FE 05 00 08 FF 00 19 F7 |
控制第九路关 | FE 05 00 08 00 00 58 07 |
控制第十路开 | FE 05 00 09 FF 00 48 37 |
控制第十路关 | FE 05 00 09 00 00 09 C7 |
控制第十一路开 | FE 05 00 0A FF 00 B8 37 |
控制第十一路关 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路开 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路关 | FE 05 00 0B 00 00 A8 07 |
控制第十三路开 | FE 05 00 0C FF 00 58 36 |
控制第十三路关 | FE 05 00 0C 00 00 19 C6 |
控制第十四路开 | FE 05 00 0D FF 00 09 F6 |
控制第十四路关 | FE 05 00 0D 00 00 48 06 |
控制第十五路开 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路关 | FE 05 00 0E 00 00 B8 06 |
控制第十六路开 | FE 05 00 0F FF 00 A8 36 |
控制第十六路关 | FE 05 00 0F 00 00 E9 C6 |
控制第十七路开 | FE 05 00 10 FF 00 99 F0 |
控制第十七路关 | FE 05 00 10 00 00 D8 00 |
控制第十八路开 | FE 05 00 11 FF 00 C8 30 |
控制第十八路关 | FE 05 00 11 00 00 89 C0 |
控制第十九路开 | FE 05 00 12 FF 00 38 30 |
| FE 05 00 12 00 00 79 C0 |
控制第二十路开 | FE 05 00 13 FF 00 69 F0 |
控制第二十路关 | FE 05 00 13 00 00 28 00 |
控制第二十一路开 | FE 05 00 14 FF 00 D8 31 |
控制第二十一路关 | FE 05 00 14 00 00 99 C1 |
控制第二十二路开 | FE 05 00 15 FF 00 89 F1 |
控制第二十二路关 | FE 05 00 15 00 00 C8 01 |
控制第二十三路开 | FE 05 00 16 FF 00 79 F1 |
控制第二十三路关 | FE 05 00 16 00 00 38 01 |
控制第二十四路开 | FE 05 00 17 FF 00 28 31 |
控制第二十四路关 | FE 05 00 17 00 00 69 C1 |
控制第二十五路开 | FE 05 00 18 FF 00 18 32 |
控制第二十五路关 | FE 05 00 18 00 00 59 C2 |
控制第二十六路开 | FE 05 00 19 FF 00 49 F2 |
控制第二十六路关 | FE 05 00 19 00 00 08 02 |
控制第二十七路开 | FE 05 00 1A FF 00 B9 F2 |
控制第二十七路关 | FE 05 00 1A 00 00 F8 02 |
控制第二十八路开 | FE 05 00 1B FF 00 E8 32 |
控制第二十八路关 | FE 05 00 1B 00 00 A9 C2 |
控制第二十九路开 | FE 05 00 1C FF 00 59 F3 |
控制第二十九路关 | FE 05 00 1C 00 00 18 03 |
控制第三十路开 | FE 05 00 1D FF 00 08 33 |
控制第三十路关 | FE 05 00 1D 00 00 49 C3 |
控制第三十一路开 | FE 05 00 1E FF 00 F8 33 |
控制第三十一路关 | FE 05 00 1E 00 00 B9 C3 |
控制第三十二路开 | FE 05 00 1F FF 00 A9 F3 |
控制第三十二路关 | FE 05 00 1F 00 00 E8 03 |
控制 1 路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
1、继电器查询
查询 16 路继电器
FE 01 00 00 00 20 29 DD
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01 指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 20 | 查询数量 | 要查询的继电器数量 |
29 DD | CRC16 | 前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01 指令 | 返回指令:如果查询错误,返回 0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前 6 字节数据的CRC16 校验和 |
2、闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04/00 02 | 指令 | 闪开闪闭指令 |
00 0A | 延时时间 | 00 0A 为十六进制换为十进制则为间隔时间 |
00 D8 | CRC16 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 返回指令:如果查询错误,返回 0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
3、全开全关指令解析
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或 00) | 全开全关命令 | FF 全开命令 00 全关命令 |
31 D2(或 71 92) | CRC16 | 校验位 |
全断全开返回码:FE 0F 00 00 00 04 40 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 数量 | 返回信息的继电器数量 |
40 07 | CRC16 | 校验位 |
