一、快速入门

1、资料准备

GSM0406无线遥控开关是通过无线遥控器控制、手机APP控制、手动控制集于一身的控制器。广泛用于路灯、电机、水泵等电气设备和家用电器。

通过本节介绍，用户可快速了解如何使用设备，也可通过其他章节详细了解该设备的功能说明。

使用中常见问题可通过以下中心查看相应问题说明：

https://www.juyingele.com.cn/service/DAM/index.html

也可通过我司在线技术支持中心联系解决：

http://support.juyingele.cn/

聚英云平台资料下载地址：

https://www.juyingele.com.cn/juyingyunpingtai/index.html

2、硬件准备

需要硬件设备如下：

1、电源线;

2、GSM0406无线遥控开关;

3、遥控器;

4、电脑或者手机一台。

3、应用测试

设备接上GPRS天线和遥控天线，插上SIM卡，接上220V电源。按下遥控器“A”键，第一路继电器打开并且对应指示灯亮。设备运行正常。

4、产品简介

GSM0406无线遥控开关是通过无线遥控器控制、手机APP控制、手动控制集于一身的控制器。广泛用于路灯、电机、水泵等电气设备和家用电器。

5、产品特点

AC/DC7-30V宽压供电;AC220V;AC380V

电源接口采用防反接、自恢复保险、瞬态抑制二极管多重保护

支持无线遥控器控制、设备面板手动控制、手机APP控制

支持三种工作模式(点动、自锁、互锁)

支持设备分享，多人同时监控

支持10个无线遥控器同时控制

定时控制----年月日时分秒自定义设置时间控制，可循环;

输出互锁----自定义输出通道与输出通道之间的互锁关系;

开关量联动----手动开关或开关量触发设备与控制输出联动;

场景控制-----自定义完整的逻辑控制触发条件;

70组规则设定----多达70组规则条件设定，满足各种逻辑要求。

支持继电器输出状态掉电记忆

支持35mm卡轨，便于安装

6、产品功能

4路继电器输出

4路手动按键输入

6路开关量输入

7、产品参数

8、产品选型

二、硬件参数说明

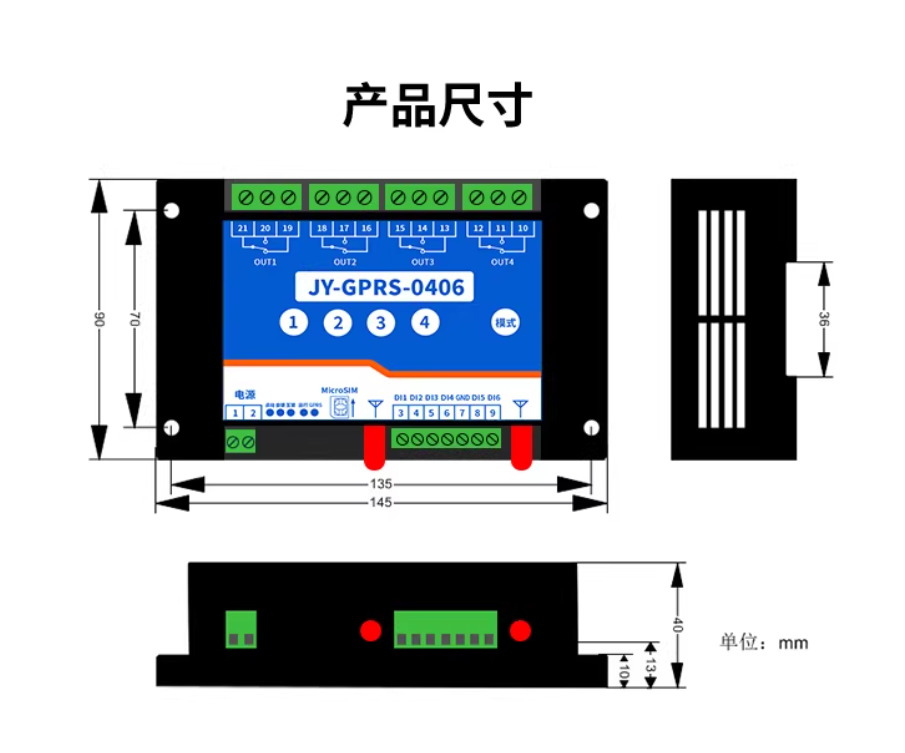

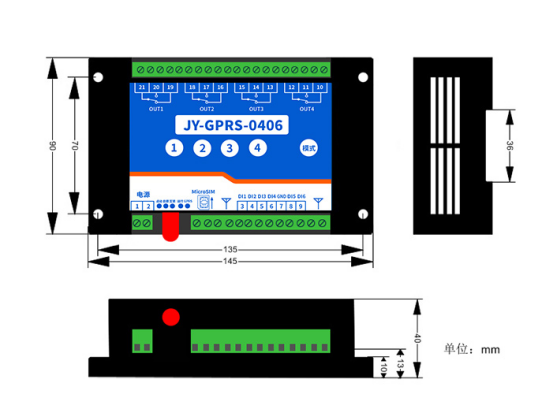

1、机械尺寸

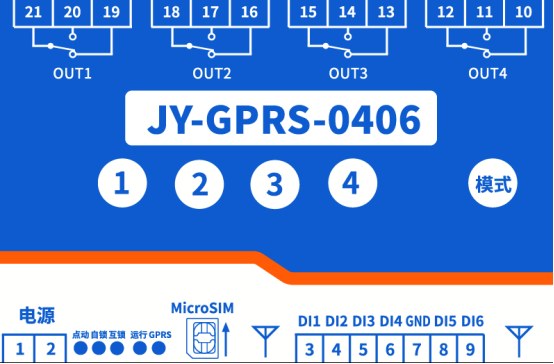

2、接线端子

1.引脚说明

3、接线方式

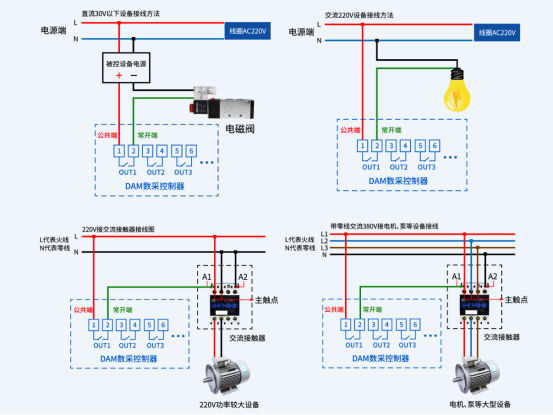

1.控制输出

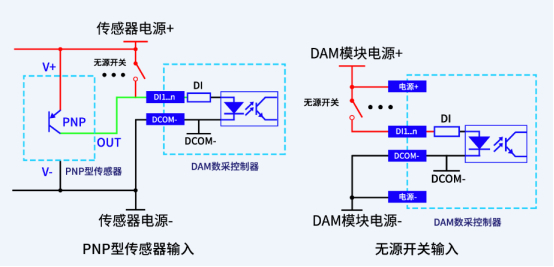

2.开关量输入

3.指示灯

4、联网功能

5、工作模式

按下设置键，设备重新上电。工作模式进行自锁模式、非锁模式(点动模式)、互锁模式切换，对应的工作指示灯亮,蜂鸣器响三声。

5.1.自锁模式

在该模式下，每点触一次按键，对应的继电器翻转一次。即：

点触按键生效—>继电器翻转(吸合变断开、断开变吸合);

该模式主要可以用于按键触发来控制设备启停的场合则每按一次按钮，设备就会切换一次启停状态。

5.2.非锁模式(点动)

在该模式下，按键与继电器为直接联动。即：按键按下—>对应继电器吸合，按键抬起—>对应继电器断开。

5.3.互锁模式

在该模式下，每点触按键，对应的继电器会吸合，其他继电器会断开。即：

点触按键—>对应继电器吸合其它继电器断开;

该模式主要可以用于按键来控制不同设备启停的场合。

遥控器学习及清码

5.4.学习

通电状态下，按住模式键，看到三个工作模式指示灯同时快速闪烁，松开按键进入学习模式，长按遥控器“A键”，蜂鸣器响5声并且三个工作模式指示灯同时闪烁5次，代表学习成功，进入工作模式。如果学习不成功，20秒后自动退出学习模式，进入工作模式。

设备最多可学习10个遥控器。

5.5.清码

通电状态下，按住设置键8秒以上，看到三个工作模式指示灯同时常亮，松开按键，蜂鸣器响2秒，清码完成。

三、软件使用说明

使用我公司的聚英云平台软件

软件及说明下载：https://www.juyingele.com.cn/zlxz/danziliao/989.html

1、在线问答

联系技术支持：

QQ：3323725294

电话：010-82899827-803

2、常见问题

2.1.电源灯不亮

解决方法：

①　查看供电电源是否正常

2.2.遥控无法控制

解决方法：

①　遥控器重新学习;

②　设备清码，然后再重新学习;

③　遥控器和设备距离近些

3、功能问题

解决方法：

①　设备重新上电

4、性能问题

解决方法：

①　查看工作环境是否满足要求，环境温度在-30~85℃,环境湿度在5%～95% RH(无凝露)
