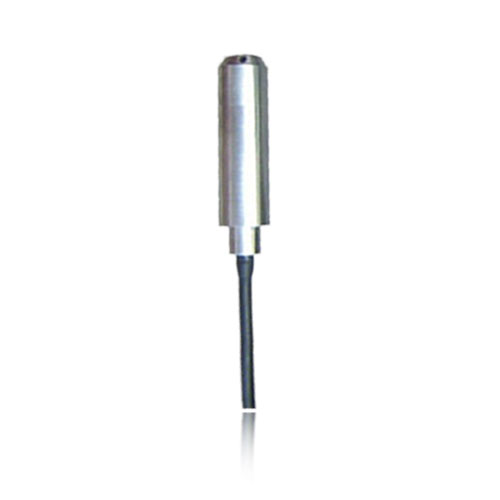

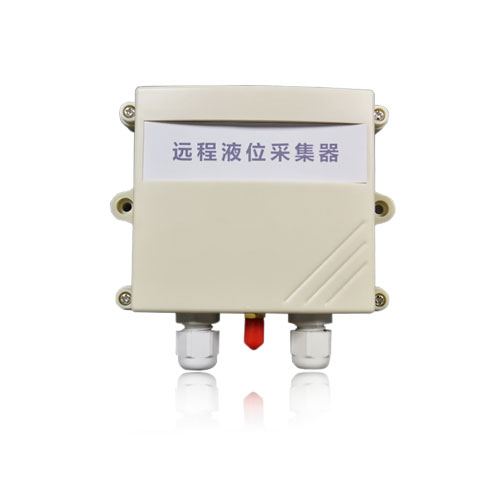

远程液位传感器

实时液位 | 远程报警 | 数据记录 | IP67防水

设备供电均为宽压供电:DC7-40V,额外注明除外;开关量报警输入均为光耦隔离输入,输入信号有效电压为3.3-24V;支持多个手机控制设备,支持延时控制模式;产品应用广泛,气象监测、泵控制、门禁监控、灯光控制、阀门监控、智能家居、温室大棚、仓储物流、养殖业等

型号:液位 供电说明:DC 7-30V 输出信号:GSM/WIFI 测量范围:0-0.2-500mm可选 通讯协议:Modbus RTU 安装方式:投入式

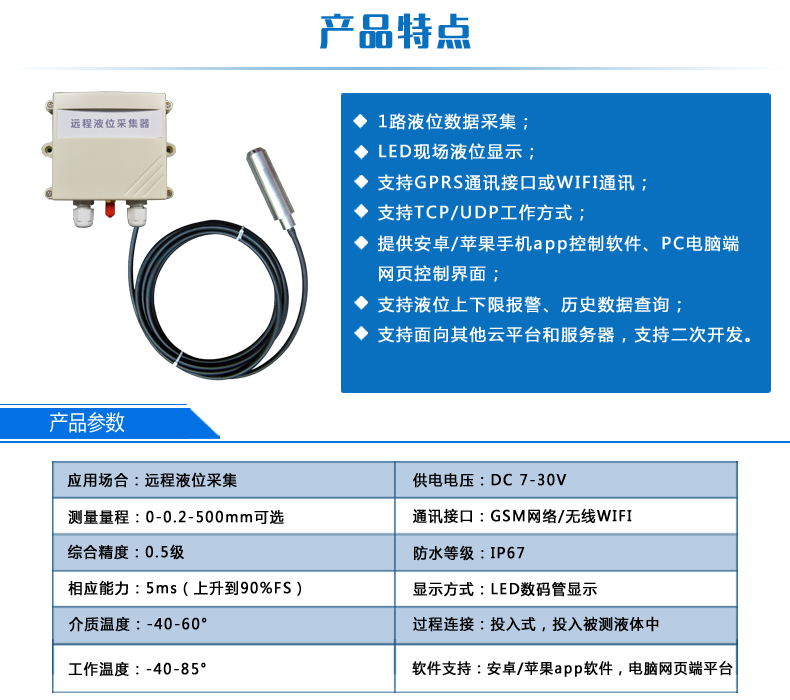

一、产品特点


l DC7-30V 宽压供电


l 支持标准 modbus RTU 协议


l LED 数码管液位显示


二、产品功能


l 液位采集


l 支持波特率:2400,4800,9600,19200,38400


三、产品型号

型号

显示方式

模拟量输出

通讯接口

通讯协议

GPRS-WS2

LED

4-20mA/0-10V

GPRS

modbus

四、主要参数

参数

说明

数据接口

GPRS 网络(移动 SIM 卡、联通 SIM 卡)

额定电压

DC 7-30V

测量范围

0-5m

湿度精度

±2.0%RH

显示

LED 数码管显示(温度+湿度)

尺寸

105*85*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、控制软件; 支持各家组态软件;

支持 Labviewd

防护等级

IP67

五、引脚说明

序号

引脚

说明

1

VCC

电源正极

2

GND

电源负极

3

GPRS

移动或联通 SIM 卡插卡处

4

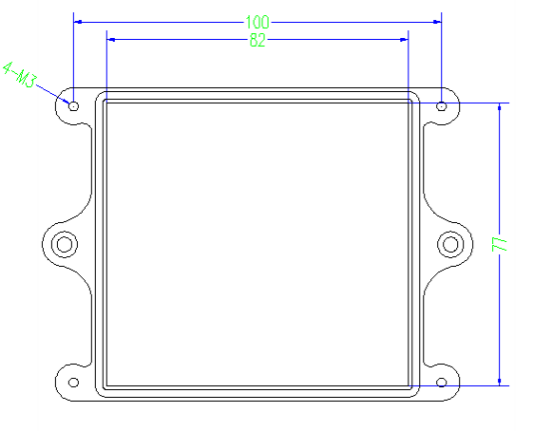

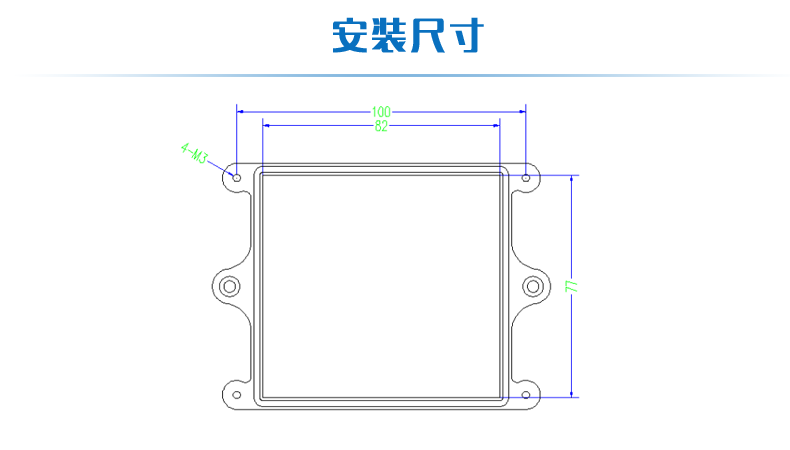

六、尺寸说明

远程液位传感器尺寸

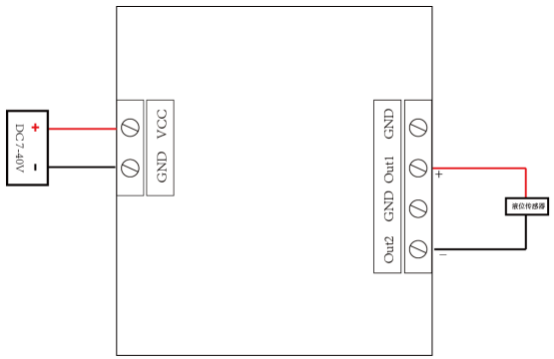

七、接线说明


其中℃代表温度仪表 RH 代表湿度仪表,对比引脚说明进行接线。



八、通讯架构说明


设备使用基于移动或联通的 GSM 网络进行远程通讯,设备上插入移动或联通 SIM 卡即可, 支持流量卡。

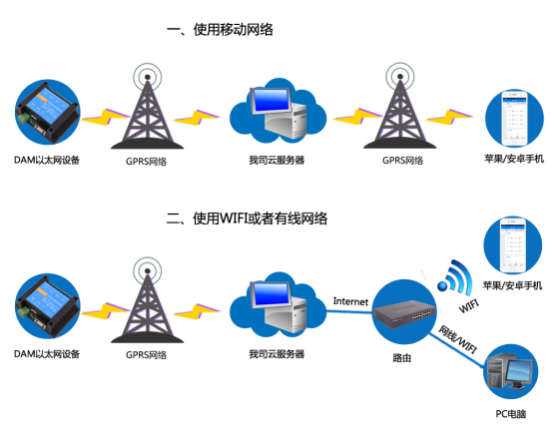

远程液位传感器通讯架构图

九、使用说明


1 、 设备上电后,在设备上插入移动或联通 SIM 卡;


2 、 使用手机向设备中的手机号发送设置管理员指令;


3 、 通过提供的二维码标签或者发送查询短信指令获取设备唯一 ID 号;


4 、 安装 app 软件添加设备进行测试【默认设备的指向服务器是我司服务器ems.jydtu.com】;


5 、 通过发送短信指令来将服务器地址改为使用的服务器地址;【选用】


十、设备唯一 ID 号


获取设备唯一 ID 号有以下两种方式:


1 、扫描二维码获取


使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:

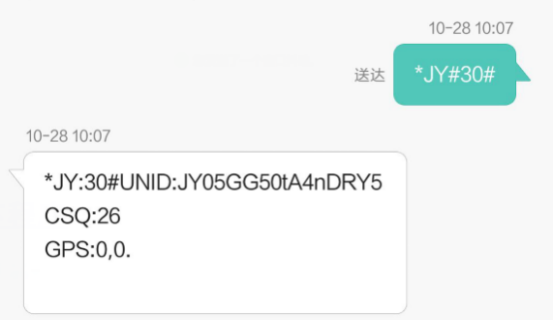

2 、发送短信查询指令获取


十一、短信配置说明


1. 查询指令


(红色部分为必须指令,其他选用)


1:【管理员手机号】


配置短信:*JY#01#123456#138xxxxxxxx#


2:【APN】


查询:*JY#02#


配置:*JY#02#"CMNET","",""# 3:【DNS】


查询:*JY#03#


配置:*JY#03#114.114.114.114#8.8.8.8#300#60# 4:【登录信息包】


查询:*JY#04#


配置:*JY#04#Hex#010203040506 5:【心跳包】


查询:*JY#05#


配置:*JY#05#ASCII#:138xxxxxxxx.


6:【查询唯一 ID 号】 查询:*JY#30#


配置:*JY#30#UNID:***********


CSQ:**


GPS:**


2. 网络配置及查询


此处为配置 TCP/UDP Client 模式时面向的服务器的 IP 地址及端口号设置,默认面向我司的 服务器:ems.jydtu.com,端口号:60001。(红色部分为可修改部分)网络 1-网络 6 其中的任 意通道修改即可。


11:【网络 1】


查询:*JY#11#


配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31# 12:【网络 2】


查询:*JY#12#


配置:*JY#12#0##10000#10000#300#0#255# 13:【网络 3】


查询:*JY#13#


配置:*JY#13#0##10000#10000#300#0#255# 14:【网络 4】


查询:*JY#14#


配置:*JY#14#0##10000#10000#300#0#255# 15:【网络 5】


查询:*JY#15#


配置:*JY#15#0##10000#10000#300#0#255# 16:【网络 6】


查询:*JY#16#


配置:*JY#16#0##10000#10000#300#0#255# 21:【串口 1】


查询:*JY#21#


配置:*JY#21#0#0#0#0#255#0# 22:【串口 2】


查询:*JY#22#


配置:*JY#22#0#0#0#0#255#0# 23:【串口 3】


查询:*JY#23#


配置:*JY#23#0#0#0#0#255#0# 24:【串口 4】


查询:*JY#24#


配置:*JY#24#0#0#0#0#255#0# 25:【串口 5】


查询:*JY#25#


配置:*JY#25#0#0#0#0#255#0#


3、软件生成指令


短信指令也可通过软件生成。

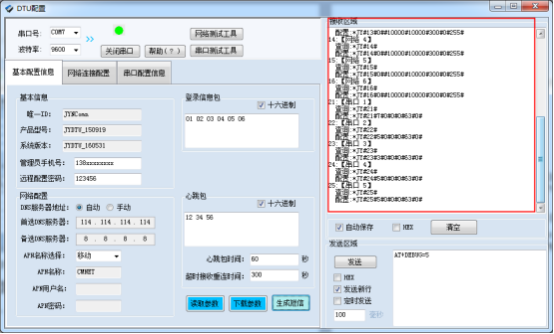

打开软件后,打开串口,修改参数配置,点击修改后,在 DTU 配置软件的“基本配置信息” 页,点击“生成短信 ”,即可生成短信指令。


十二、平台软件说明


聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版 平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版 设备和 GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟 量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由 我公司提供,客户可放心使用。


十三、软件下载


云平台软件分为以下三种:


1 、网页版平台入口


http://ems.jydtu.com:8080/jyems


2、手机版软件下载


Android 版 app 软件:


http://dam.jydtu.com/app.apk


IOS 版 app 软件:


暂未开放,V1.1 版本会开放 IOS 版软件下载。


十四、平台操作说明


用户可通过聚英云平台自行添加 DAM 系列网络版设备实现远程监控,DAM 系列网络 版设备,每台设备拥有唯一 ID 号,同一台设备可供多个用户添加使用。


在手机上安装下载的 app 软件,以 Android 为例(IOS 版操作方法相同)。安装后的图 标如下




1、登陆

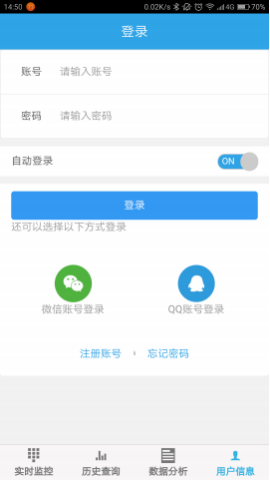

打开软件后,点击“用户信息”,显示登陆界面,如下:




软件支持 QQ 和微信登陆,确保了用户的信息安全,同时方便用户使用,也可通过手机注册 账号登陆。

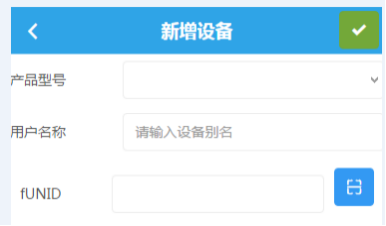

2、添加设备

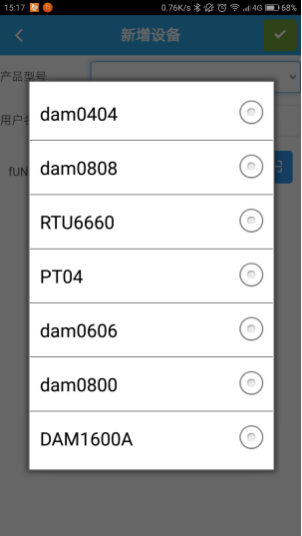

产品型号通过下拉选择,需要根据购买的设备型号选择,



fUNID 指的是设备的唯一 ID 号,可通过扫一扫,扫描设备上的二维码,或通过查询指令获 取 ID 号写入即可。


扫描二维码获取唯一 ID

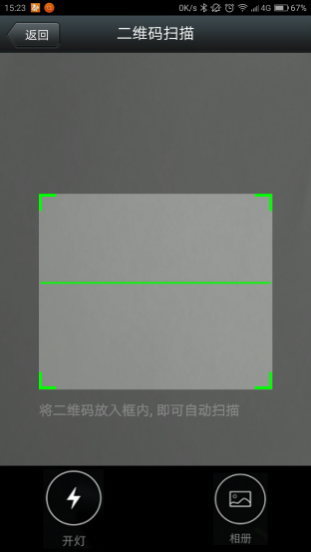

点击 fUNID 后面的39.png,可进入扫描二维码界面,如下所示。



扫描完成后自动获取唯一 ID 号。


3、实时监控


成功添加设备后,可在“实时监控”界面进行设备参数设置、控制与数据查看。

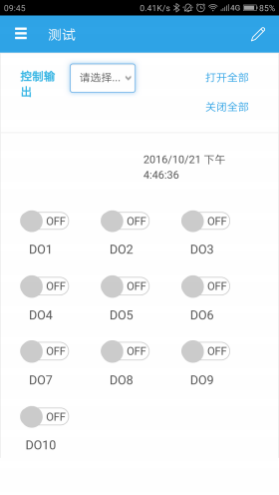

1) DO 输出类界面

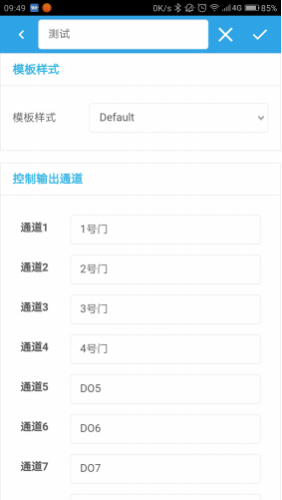

点击顶部菜单栏内的图标44.png,即可进入编辑页面,对 DO 通道的名称进行修改,如下 图所示:



2) AI 模拟量输入类界面

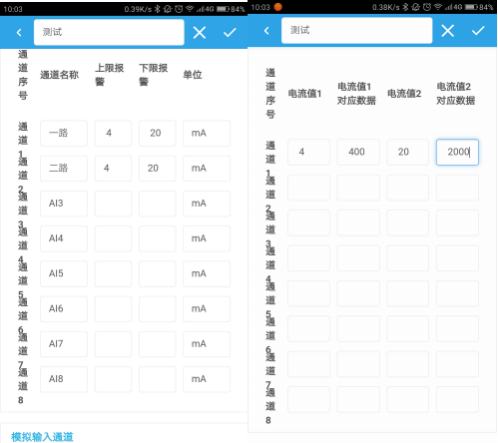

在编辑页面也可对 AI 模拟量的输入进行上下限报警设定,如下:


编辑完成后,点击完成,在监控界面查看当前设备状态即可,此时,设备已实现真正意义上 的远程监控功能。


3) 温度、湿度或其他数据显示

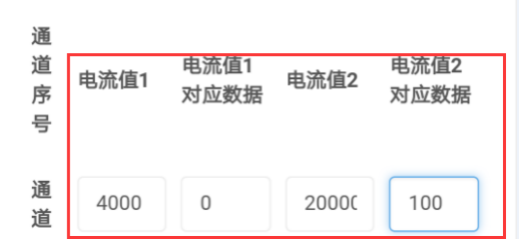

首先确定设备的输入信号为哪一种,我们以温度变送器为例,温度变送器的输出信号为4-20mA,通过DAM 设备采集温度变送器的输出信号。DAM 设备采集到的 4-20mA 数据与实际之间的关系为:实际值=返回值*0.001,及采集到的数据值范围为 4000-20000 ,若温度 范围为 0-100℃, 则在编辑界面写入对应关系,如下所示即可。


对应关系编辑确定后,在设备界面查看即可。

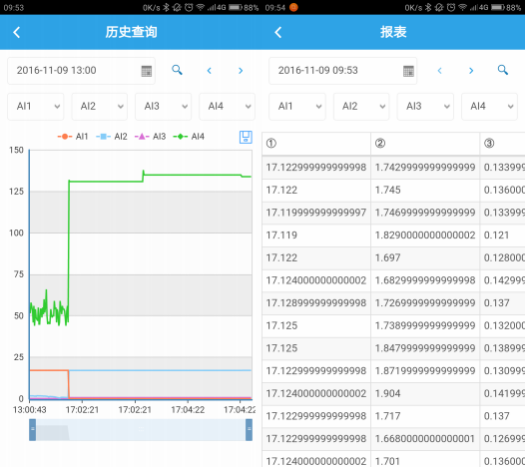

 历史数据及曲线记录


4)删除设备


在编辑页面点击


即可删除设备。


十五、开发资料说明


1 、Modbus 寄存器说明


线圈寄存器地址表:

寄存器名称


寄存器地址

说明

模拟量输入

输入 1

模拟量

30001

液位输入


4 号指令



配置参数

通信波特率

保持寄存器

41001

见下表波特率数值对应表,默认为 0  支持 0-5 ,该寄存器同时决定 RS232  RS485 的通信波特率

备用

41002

备用,用户不可写入任何值。

偏移地址

41003

设备地址=偏移地址+拨码开关地址

工作模式

41004

用户可以使用,存储用户数据

延迟时间

41005

用户可以使用,存储用户数据

备注:

①:Modbus 设备指令支持下列Modbus 地址:

00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地 址 1 从 0 开始,如 00001 对应 0000。

波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

2 、相关指令

情景

RTU 格式(16 进制发送)

查询液位

FE040000000125C5

返回信息

FE 04 02 00 00 AD 24

3 、指令详解

1:温度查询

查询液位

FE040000000125C5

字段

含义

备注

FE

设备地址


04

04 指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00(TH) 00(TL)

查询的 AD

TH 为液位高字节,TL  为液位低字节

AD 24

CRC16

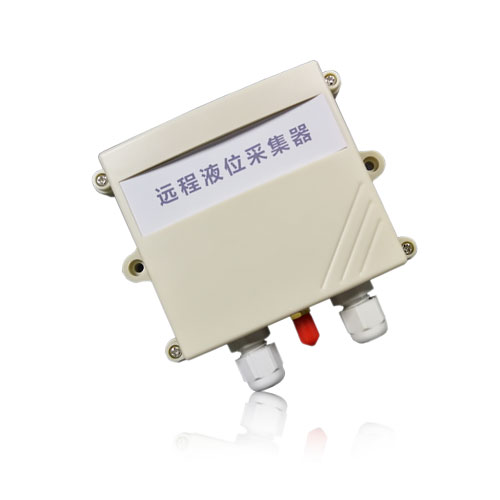

远程液位传感器(图8)
